专利号: 2019222483360
申请人: 泉州奔众空气过滤网有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

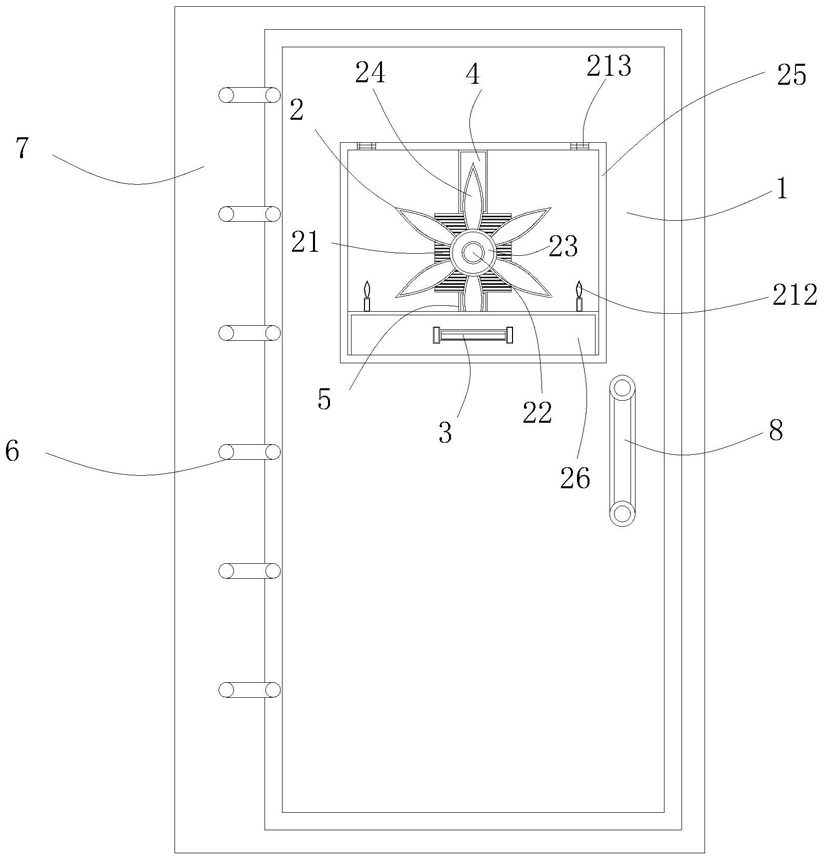

1.一种厨房用可通风排气门,包括门板(1)、通风排气机构(2)和门框(7),其特征在于:

所述门板(1)的内壁设置有通风排气机构(2),所述通风排气机构(2)和门框(7)的内壁连接,所述门框(7)内壁的一侧和门板(1)的一侧活动连接;

所述通风排气机构(2)包括电机(21)、输出轴(22)、扇叶安装环(23)、扇叶(24)、通风口(25)、通风口封闭板(26)、连接杆(27)、齿轮固定轴(28)、轴承(29)、活动齿轮(210)和活动齿轮杆(211);

所述电机(21)正面的中心通孔处活动连接有输出轴(22),所述输出轴(22)的侧部外表面固定安装有扇叶安装环(23),所述扇叶安装环(23)的侧部外表面固定安装有扇叶(24),所述门板(1)的内壁开设有通风口(25),所述通风口(25)的内腔和通风口封闭板(26)活动连接,所述门板(1)的内壁一侧固定安装有连接杆(27),所述连接杆(27)的背面一侧固定安装有齿轮固定轴(28),所述齿轮固定轴(28)的侧部外表面固定连接有轴承(29),所述轴承(29)的侧部外表面固定连接有活动齿轮(210),所述活动齿轮(210)的侧部外表面和活动齿轮杆(211)的一侧表面活动啮合,所述活动齿轮杆(211)固定安装在通风口封闭板(26)的一侧,所述通风口封闭板(26)的顶部两侧固定安装有弹性铁片卡杆(212),所述弹性铁片卡杆(212)的外表面活动卡接有卡槽(213)。

2.根据权利要求1所述的一种厨房用可通风排气门,其特征在于:所述通风口封闭板(26)的正面顶部固定安装有封闭板把手(3)。

3.根据权利要求1所述的一种厨房用可通风排气门,其特征在于:所述电机(21)的顶部通过电机顶部固定杆(4)和门板(1)的背面固定连接,所述电机(21)的底部通过电机底部固定杆(5)和门板(1)的背面固定连接。

4.根据权利要求3所述的一种厨房用可通风排气门,其特征在于:所述门板(1)的一侧通过合页(6)和门框(7)内壁的一侧活动连接。

5.根据权利要求4所述的一种厨房用可通风排气门,其特征在于:所述门板(1)的正面固定安装有门把手(8)。

6.根据权利要求2所述的一种厨房用可通风排气门,其特征在于:所述封闭板把手(3)的顶部和通风口(25)内腔的底部活动连接。
