专利号: 2019222485224
申请人: 程丽华
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

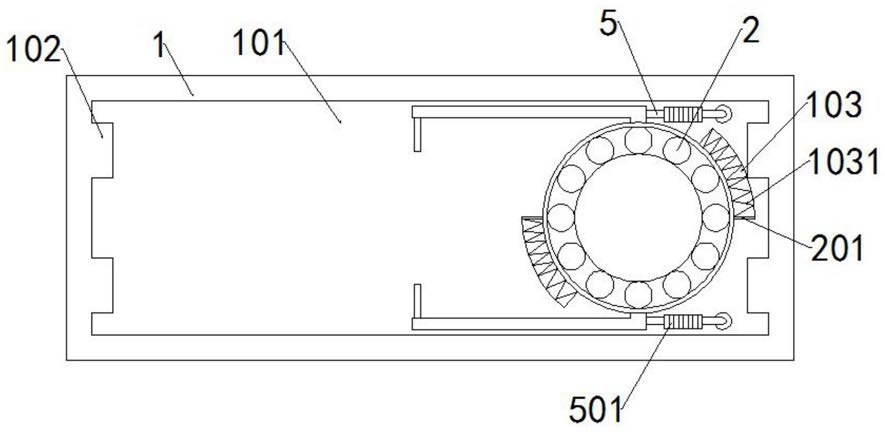

1.一种多轴转动及多角度嵌墙插座,包括装置主体(1)、内侧凹槽(101)、侧面凸起(102)、弧形凹槽(103)、内侧弹簧(1031)、转动轴承(2)、限位卡板(201)、活动转轴一(202)、活动转板(3)、活动转轴二(301)、装置主板(4)、卡接凹槽(401)和玻璃纤维(402),其特征在于,所述装置主体(1)内侧嵌套设置有内侧凹槽(101),所述内侧凹槽(101)左右两侧固定连接有侧面凸起(102),所述内侧凹槽(101)右侧表面嵌套设置有弧形凹槽(103),所述弧形凹槽(103)内侧固定连接有内侧弹簧(1031),所述装置主体(1)右侧表面固定连接有转动轴承(2),且转动轴承(2)位于弧形凹槽(103)内侧,所述转动轴承(2)左右两侧固定连接有限位卡板(201),且限位卡板(201)表面与内侧弹簧(1031)相连接,所述转动轴承(2)前后两端固定连接有活动转轴一(202),所述转动轴承(2)通过活动转轴一(202)活动连接有活动转板(3),所述活动转板(3)末端内侧活动转轴二(301),且活动转板(3)通过活动转轴二(301)与装置主板(4)相连接,所述装置主板(4)左右两侧固定连接有卡接凹槽(401),且卡接凹槽(401)与侧面凸起(102)呈卡接设置,所述卡接凹槽(401)外侧表面固定连接有玻璃纤维(402),所述活动转板(3)内部贯穿设置有电源线(5),所述电源线(5)一侧固定连接有弹簧状电源线(501)。

2.根据权利要求1所述的多轴转动及多角度嵌墙插座,其特征在于:所述活动转板(3)以活动转轴一(202)为中心转动角度为0-90°。

3.根据权利要求1所述的多轴转动及多角度嵌墙插座,其特征在于:所述弧形凹槽(103)呈弧形状,且弧形凹槽(103)的宽度大于转动轴承(2)。

4.根据权利要求1所述的多轴转动及多角度嵌墙插座,其特征在于:所述活动转板(3)左右两侧呈倾斜设置,且活动转板(3)的左右两侧呈反向设置。

5.根据权利要求1所述的多轴转动及多角度嵌墙插座,其特征在于:所述装置主板(4)表面设置有电源插孔,插孔内部设置有导电片。

6.根据权利要求5所述的多轴转动及多角度嵌墙插座,其特征在于:所述导电片与电源线(5)、弹簧状电源线(501)呈电性连接。
