专利号: 2019222488097
申请人: 中南山河股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

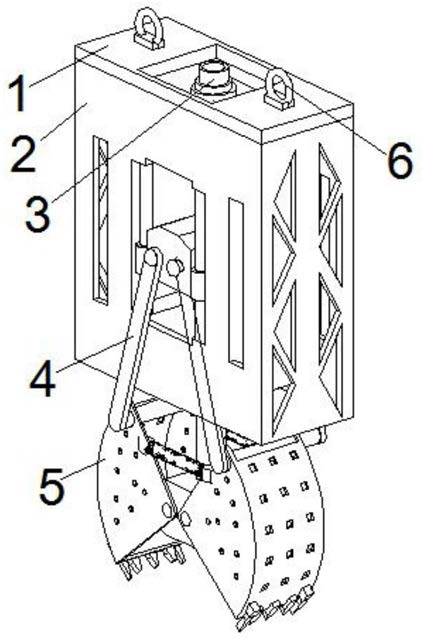

1.一种降低噪音的连续墙抓斗装置,包括安装板(1)和主体支架(2),其特征在于,所述主体支架(2)的内部呈对称均匀分布固定安装有滑轨(11),且主体支架(2)的内部上侧固定安装有液压缸(7),所述滑轨(11)上固定安装有固定台(12),所述液压缸(7)的输出端固定安装有顶杆(13),所述顶杆(13)贯穿所述固定台(12),且顶杆(13)的底端固定安装有支撑台(15),所述支撑台(15)上呈对称分布固定安装有第一连接轴(16),所述第一连接轴(16)的两端均转动安装有抓斗(5),所述固定台(12)的两侧固定安装有第二连接轴(17),所述第二连接轴(17)的两端均转动安装有连接板(4),所述连接板(4)的下端均通过第三连接轴(14)与所述抓斗(5)的上侧转动连接,两个所述抓斗(5)靠近所述顶杆(13)的一侧均固定安装有连接块(9),每个连接块(9)的中心位置均固定安装有缓冲弹簧(10)。

2.根据权利要求1所述的一种降低噪音的连续墙抓斗装置,其特征在于,所述安装板(1)的上表面呈对称分布固定安装有固定拉环(6)。

3.根据权利要求1所述的一种降低噪音的连续墙抓斗装置,其特征在于,两个所述抓斗(5)的下侧呈均匀分布固定安装有抓爪(8),且两个所述抓斗(5)上呈均匀分布开设有透气孔。

4.根据权利要求1所述的一种降低噪音的连续墙抓斗装置,其特征在于,所述连接板(4)位于所述主体支架(2)的外表面一侧。

5.根据权利要求1所述的一种降低噪音的连续墙抓斗装置,其特征在于,所述液压缸(7)的上表面中心位置固定安装有连接端口(3),所述安装板(1)上开设有与连接端口(3)匹配的空腔。
