专利号: 2019222490504
申请人: 常州冶戈工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

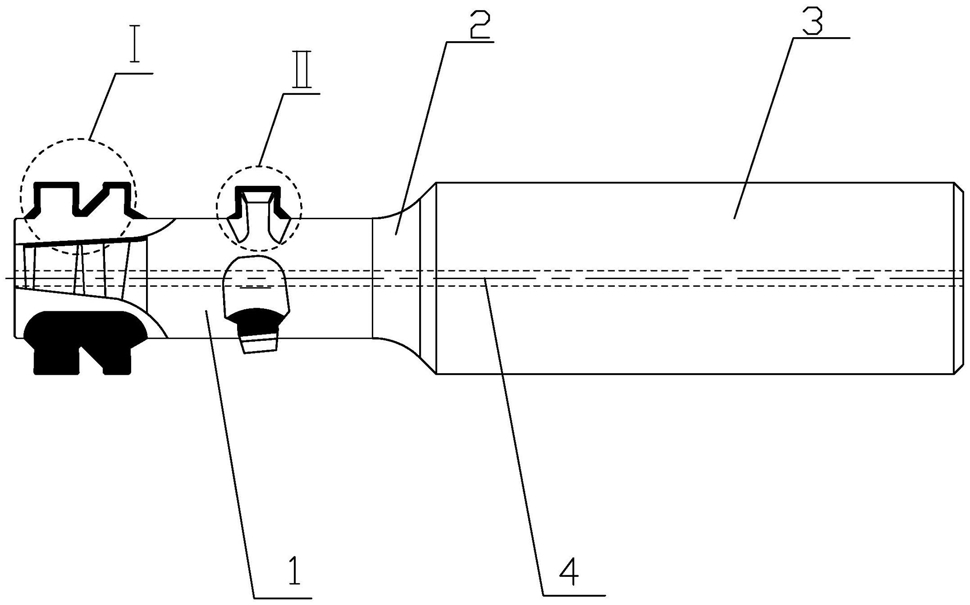

1.用于加工汽车嵌体的PCD成型铣刀,其特征在于:包括刀柄和刀体,刀柄和刀体连接处为光滑曲线过渡,自刀体前端部至刀柄之间,依次设置有第一切削部和第二切削部;所述第一切削部由沿刀体周圈分布的两个以上刀片组成,刀片安装在其对应的刀座上,每个所述刀片由两个连续切削刃组成,分别为左侧的切削刃A和右侧的切削刃B,所述切削刃A为倒置的等腰梯形,包括第一刀刃(51),第一刀刃(51)与其左右侧面形成角度相等的锐角,角度为α,切削刃A还包括内侧的第一左缓冲斜面(54)和第一右缓冲斜面(55),第一左缓冲斜面(54)与刀体轴向形成角度为γ,方向向右,第一右缓冲斜面(55)与刀体轴向形成角度为γ,方向向左;所述切削刃B与切削刃A之间有一段平行于刀体轴向的过渡面,切削刃B包括第二刀刃(61),第二刀刃(61)左侧连接第二左侧面(62),第二刀刃(61)与第二左侧面(62)形成的锐角为β,第二刀刃(61)右侧连接第二右侧面(63),第二刀刃(61)与第二右侧面(63)形成的锐角为α,切削刃B还包括内侧的第二左缓冲斜面(64)和第二右缓冲斜面(65),第二左缓冲斜面(64)与刀体轴向形成方向向右的锐角,角度为γ,第二右缓冲斜面(65)与刀体轴向形成方向向左的锐角,角度为δ,所述第二左缓冲斜面(64)长度大于第二右缓冲斜面(65);

所述第二切削部由沿刀体周圈分布的两个以上刀片组成,刀片安装在其对应的刀座上,每个刀片包括内侧的第三左/右缓冲斜面与外侧的第三刀刃,第三刀刃(71)与其左右侧面分布形成角度为ε的锐角,第三左缓冲斜面(74)与刀体轴向夹角为δ,方向向右,第三右缓冲斜面(75)与刀体轴向夹角为γ,方向向左;上述所有刀刃的与其侧面形成的外棱角均设有圆倒角。

2.根据权利要求1所述的用于加工汽车嵌体的PCD 成型铣刀,其特征在于:所述角度α=

87°,β=84°,ε=89°,γ=45°,δ=30°。

3.根据权利要求1所述的用于加工汽车嵌体的PCD 成型铣刀,其特征在于:所述第一切削部中的刀片与刀体轴向形成一个偏角,角度为6°。

4.根据权利要求1所述的用于加工汽车嵌体的PCD 成型铣刀,其特征在于:所述第一切削部刀片数量为3个,绕刀体周圈均匀分布,第二切削部刀片数量也为3个,绕刀体周圈均匀分布,所述第一切削部的刀片与第二切削部的刀片绕刀体周圈错开分布。

5.根据权利要求1所述的用于加工汽车嵌体的PCD 成型铣刀,其特征在于:所述刀柄和刀体内部有一通孔,为切削液孔,用于添加切削液。

6.根据权利要求1所述的用于加工汽车嵌体的PCD 成型铣刀,其特征在于:所述刀片与刀座连接方式为焊接,刀片为PCD材质,刀具加工对象为铝合金材料。
