专利号: 2019222496144
申请人: 赵佩宇
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-07-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

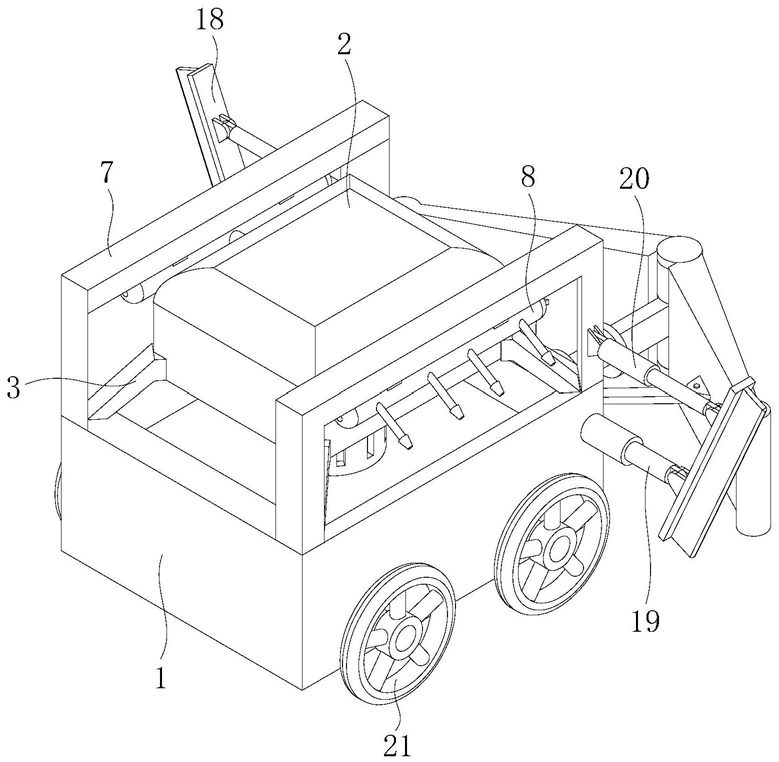

1.一种园林沟渠冲刷装置,包括底框(1)和水箱(2),其特征在于:所述水箱(2)位于底框(1)的上方,水箱(2)与底框(1)通过四个连接杆(3)固定连接,底框(1)的内部为空心结构,底框(1)的内部固定插接有支撑板(4),支撑板(4)的上表面固定连接有电动机(5),支撑板(4)的下方设置有清理盘(6),电动机(5)的输出端转动贯穿支撑板(4)的上表面后与清理盘(6)的上表面固定连接,底框(1)的上表面位于水箱(2)的左右两侧均固定连接有支撑架(7),两个支撑架(7)与底框(1)之间均设置有喷水管(8),两个喷水管(8)分别与两个支撑架(7)固定连接,两个喷水管(8)相互远离的一侧均固定连接有四个与内部连通的喷头(9),两个喷水管(8)内部与水箱(2)内部均通过连接管(10)连通;

所述底框(1)的背面固定连接有固定杆(11),固定杆(11)远离底框(1)的一端固定连接有支撑杆(12),固定杆(11)位于底框(1)与支撑杆(12)之间的一端滑动套接有滑套(13),滑套(13)的正面与底框(1)的背面通过挤压弹簧(14)固定连接,挤压弹簧(14)滑动套接在固定杆(11)的外表面,支撑杆(12)远离固定杆(11)的一端固定插接有定位轴(16),固定杆(11)的左右两侧均设置有下刮板(15),定位轴(16)位于支撑杆(12)的上下两侧的一端分别转动插接在两个下刮板(15)相互靠近的一端,滑套(13)的左右侧面与两个下刮板(15)的正面之间均设置有铰接杆(17),两个铰接杆(17)的两端分别与两个下刮板(15)的正面与滑套(13)的外表面铰接,支撑架(7)的左右侧面均设置有上刮板(18),底框(1)的左右侧面均固定连接有弹簧伸缩杆A(19),两个弹簧伸缩杆A(19)相互远离的一端分别与两个上刮板(18)相互靠近的一面铰接,两个支撑架(7)相互远离的一面均铰接有弹簧伸缩杆B(20),两个弹簧伸缩杆B(20)相互远离的一端分别与两个上刮板(18)相互靠近的一面铰接。

2.根据权利要求1所述的一种园林沟渠冲刷装置,其特征在于:所述底框(1)的左右侧面均转动插接有两个移动轮(21),四个移动轮(21)均位于两个上刮板(18)的前方。

3.根据权利要求1所述的一种园林沟渠冲刷装置,其特征在于:所述固定杆(11)与支撑杆(12)连接处设置有定位环(22),定位环(22)固定套接在固定杆(11)的外表面。

4.根据权利要求1所述的一种园林沟渠冲刷装置,其特征在于:两个支撑架(7)的形状均为门形,两个支撑架(7)以固定杆(11)的轴线为对称轴对称分布在固定杆(11)的左右两侧。

5.根据权利要求1所述的一种园林沟渠冲刷装置,其特征在于:两个铰接杆(17)位于同一平面,两个铰接杆(17)以滑套(13)的轴线对称分布在滑套(13)的左右两侧。

6.根据权利要求1所述的一种园林沟渠冲刷装置,其特征在于:所述挤压弹簧(14)与固定杆(11)同轴设置,挤压弹簧(14)的轴线与底框(1)的背面垂直设置。
