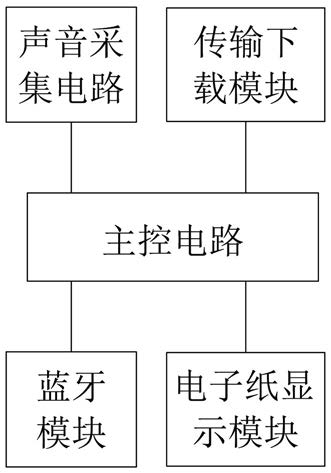

1.一种低功耗的电子纸噪度计，其特征在于它由蓝牙模块、声音采集模块、电子纸显示模块、主控电路、传输下载模块以及为上述电路模块提供工作电源的供电电路组成，所述传输下载模块和声音采集模块的输出端均与所述主控电路的输入端电连接，所述主控电路的输出端分别与所述蓝牙模块和子纸显示模块电连接。

2.根据权利要求1所述的低功耗的电子纸噪度计，其特征在于所述主控电路包括主控芯片U1、复位按键SW1、电阻RP1D、电容C7、电容C5和电容C3；所述电阻RP1D的一端接5V电压，另一端分两路，一路通过所述复位按键SW1接地，另一端接所述主控芯片U1的29引脚；所述电容C7、电容C5和电容C3三者并联后一端接地，另一端分四路，第一路接5V电压，第二、第三和第四路分别接所述主控芯片U1的4、6和18引脚。

3.根据权利要求2所述的低功耗的电子纸噪度计，其特征在于所述传输下载模块包括下载芯片U3、电容C6、电容C4、电阻RP2B、电阻RP1A1、电阻RP1B、电阻RP1A、发光管DRX、发光管DTX、UART接口J3；所述下载芯片U3的1引脚通过所述电阻RP1A接所述主控芯片U1的30引脚；所述下载芯片U3的2引脚通过所述电容C4接所述复位按键SW1与所述电阻RP1D的节点；

所述下载芯片U3的4和20引脚接5V电压；所述下载芯片U3的5引脚通过所述电阻RP1B接所述主控芯片U1的31引脚；所述下载芯片U3的15和16引脚分别接所述UART接口J3的3和4引脚；

所述下载芯片U3的17引脚分两路，一路接5V电压，另一路通过所述电容C6接地；所述下载芯片U3的7、18、21、25和26引脚接地；所述下载芯片U3的22引脚依次通过所述电阻RP1A1和发光管DTX接5V电压；所述下载芯片U3的23引脚依次通过所述电阻RP2B和发光管DRX接5V电压；所述UART接口J3的1、6、7、8和9引脚接地。

4.根据权利要求3所述的低功耗的电子纸噪度计，其特征在于所述供电电路包括DC座插口U4、稳压芯片U5、可调电阻F1、电容C8、电阻RP1C、发光管PWR、二极管D1、电容C2和电容C9；所述DC座插口U4的1和2引脚接地，3引脚接所述稳压芯片U5的3引脚；所述稳压芯片U5的

1引脚接地，2引脚分两路，一路通过所述电容C8接地，另一路依次通过所述二极管D1和可调电阻F1接所述UART接口J3的5引脚；所述电容C2和电容C9并联后一端接地，另一端接所述二极管D1与所述可调电阻F1的节点。

5.根据权利要求1所述的低功耗的电子纸噪度计，其特征在于所述电子纸显示模块的型号为E-Ink54-Z。

6.根据权利要求1所述的低功耗的电子纸噪度计，其特征在于所述声音采集模块的型号为LM2094。

7.根据权利要求1所述的低功耗的电子纸噪度计，其特征在于所述蓝牙模块的型号为TICC2541。

8.根据权利要求2所述的低功耗的电子纸噪度计，其特征在于所述主控芯片U1的型号为ATMEGA328P-AU。
