专利号: 2019222588150
申请人: 中山市硕鑫自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

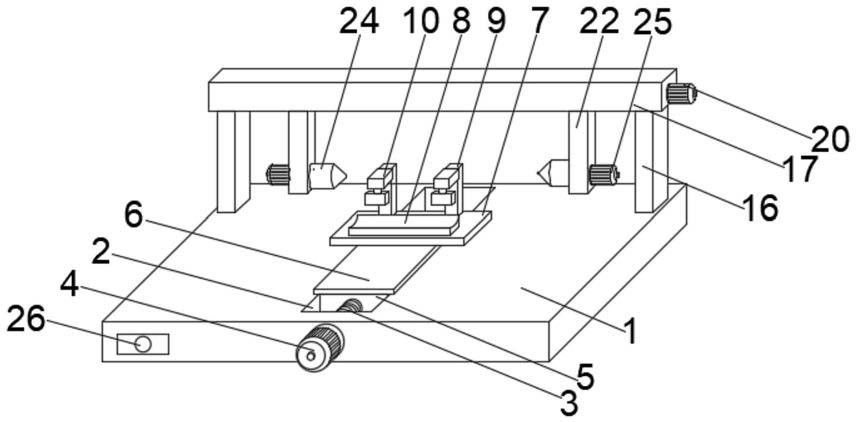

1.一种镗床分度机构,包括底板(1),其特征在于:所述底板(1)顶部开凿有第一滑槽(2),所述第一滑槽(2)的内部转动连接有第一丝杆(3),所述底板(1)的一侧固定安装有第一伺服电机(4),所述第一伺服电机(4)的输出端穿入到第一滑槽(2)的内部并与第一丝杆(3)固定连接,所述第一滑槽(2)的内部滑动连接有第一滑块(5),所述第一丝杆(3)贯穿第一滑块(5)并与第一滑块(5)螺纹连接,所述第一滑块(5)的顶部固定安装有底安装板(6),所述底安装板(6)的顶部固定安装有顶安装板(7),所述顶安装板(7)的顶部固定安装有放料架(8),所述顶安装板(7)顶部相对应的两端均固定安装有固定支架(9),所述固定支架(9)靠近放料架(8)一侧的顶部转动连接有顶固定架(10),所述顶固定架(10)底部远离固定支架(9)的一侧固定安装有固定块(11),所述顶固定架(10)的底部开凿有第二滑槽(12),所述第二滑槽(12)的内部转动连接有第二滑块(13),所述固定支架(9)靠近放料架(8)的一侧且位于顶固定架(10)的底部固定安装有固定安装板(14),所述固定安装板(14)的顶部固定安装有电动伸缩杆(15),所述电动伸缩杆(15)的输出端与第二滑块(13)转动连接,所述底板(1)顶部相对应的两侧均固定安装有固定安装架(16),两个所述固定安装架(16)的顶部固定安装有顶板(17),所述顶板(17)的底部且位于两个固定安装架(16)之间开凿有第三滑槽(18),所述第三滑槽(18)的内部转动连接有第二丝杆(19),所述顶板(17)一侧固定安装有第二伺服电机(20),所述第二伺服电机(20)的输出端穿入到第三滑槽(18)内部并与第二丝杆(19)固定连接,所述第三滑槽(18)的内部转动连接有两个第三滑块(21),所述第二丝杆(19)贯穿两个第三滑块(21)并与第三滑块(21)螺纹连接,两个所述第三滑块(21)的底部均固定安装有固定滑块(22),两个所述固定滑块(22)的内部均固定安装有轴承(23),两个所述固定滑块(22)靠近放料架(8)的一侧均通过轴承(23)转动连接有固定夹(24),两个所述固定滑块(22)远离固定夹(24)的一侧均固定安装有第三伺服电机(25),所述第三伺服电机(25)的输出端贯穿固定滑块(22)并与固定夹(24)固定连接。

2.根据权利要求1所述的一种镗床分度机构,其特征在于,所述底板(1)的一侧固定安装有控制开关(26),所述第一伺服电机(4)、电动伸缩杆(15)、第二伺服电机(20)和第三伺服电机(25)均与控制开关(26)电性连接。

3.根据权利要求1所述的一种镗床分度机构,其特征在于,所述放料架(8)的顶部和固定块(11)的底部均为弧形结构。

4.根据权利要求1所述的一种镗床分度机构,其特征在于,所述第二滑槽(12)和第二滑块(13)均为“T”字形结构。

5.根据权利要求1所述的一种镗床分度机构,其特征在于,所述固定夹(24)远离第三伺服电机(25)的一侧为锥形结构。

6.根据权利要求1所述的一种镗床分度机构,其特征在于,所述底安装板(6)和顶安装板(7)呈“T”字型摆放。

7.根据权利要求1所述的一种镗床分度机构,其特征在于,所述第二丝杆(19)为双向丝杆。
