专利号: 2019222598913
申请人: 杨荣
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

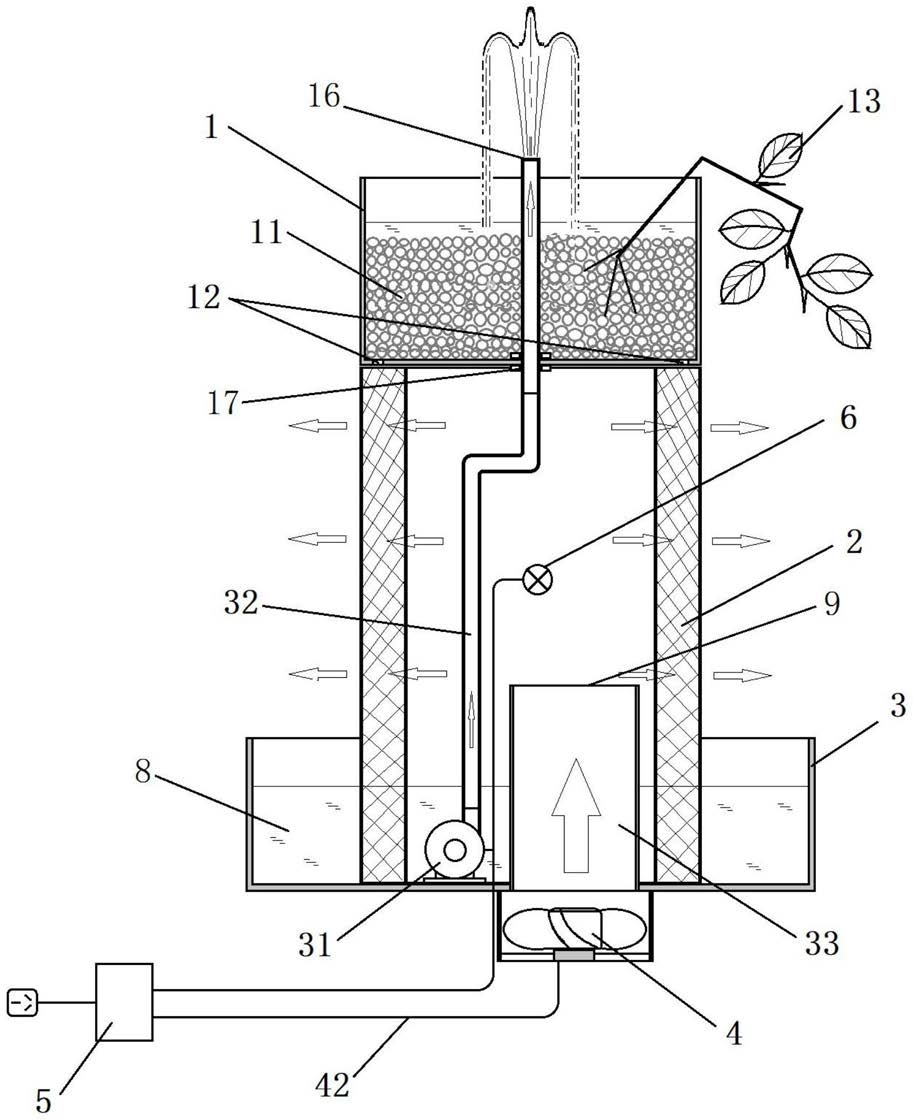

1.一种湿法空气过滤净化装置,其特征在于:包括控制器(5)和由控制器(5)控制的水循环过滤单元和空气过滤单元;

所述的水循环过滤单元包括回水池(3)、筒状结构的空气过滤体(2)和滤水容器(1);所述的回水池(3)中设置有通风管(33),通风管(33)出口位于空气过滤体(2)腔体内;滤水容器(1)与空气过滤体(2)之间设置有透水孔隙(12);水循环过滤单元还包括水泵(31),将回水池(3)中的水经水管(32)泵入滤水容器(1)中,滤水容器(1)内设置有滤水材料(11),经滤水材料(11)过滤后的水流经过透水孔隙(12)、空气过滤体(2)后回流至回水池(3)内,完成水循环过滤过程;

所述的空气过滤单元包括风机(4),空气经风机(4)、通风管(33)进入空气过滤体(2)内腔,再经空气过滤体(2)过滤后排出,完成空气过滤。

2.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:回水池(3)中设置有滤水材料。

3.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:滤水容器(1)和/或回水池(3)内种殖有绿植。

4.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:所述的空气过滤体(2)为微孔固态材料制成的筒体。

5.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:所述的空气过滤体(2)包括支撑筒架(21)和固定在支撑筒架(21)上的柔性滤网(22),所述支撑筒架(21)的表面开有大量的通气孔。

6.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:回水池(3)的外圈尺寸大于空气过滤体(2)的外圈尺寸。

7.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:所述风机(4)安装在通风管(33)的入口、出口或中部。

8.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:风机(4)设置在装置外部,风机(4)联接输气管(41)入口,输气管(41)出口与所述通风管(33)的入口联接。

9.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:滤水容器(1)的底部设置有底孔(15),水管(32)穿过底孔(15)后管口(16)外露在滤水容器(1)的上部,底孔(15)和水管(32)之间设置有密封垫(17)。

10.根据权利要求1所述的湿法空气过滤净化装置,其特征在于:空气过滤体(2)腔体内部设置有紫外光源(6)。
