专利号: 201922276562X
申请人: 江苏嘉旭文化传媒有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

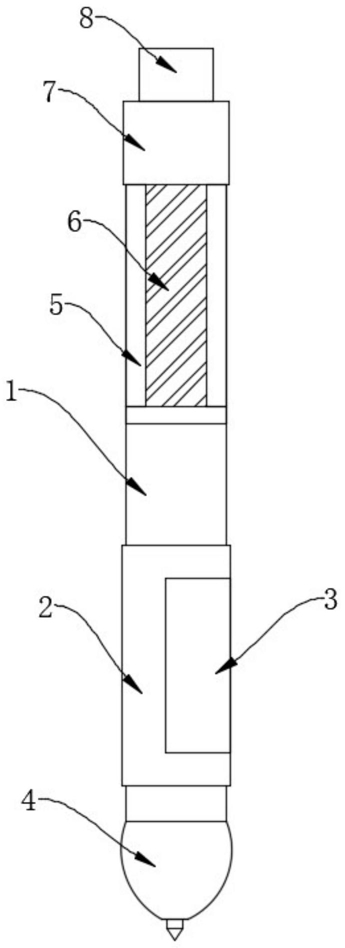

1.一种动漫设计用画笔,包括笔筒(1),其特征在于:所述笔筒(1)下方的外部安装有防护笔套(2),所述防护笔套(2)内部的一侧安装有防磨指垫(3),所述防护笔套(2)的下方安装有笔头(4),所述笔筒(1)上方的两侧均安装有防护外壳柱(5),所述防护外壳柱(5)的内部安装有油墨储存软囊(6),所述油墨储存软囊(6)的上方安装有固定头(7),所述固定头(7)内部的上方安装有按压块(8),所述笔筒(1)的内部安装有油墨笔管(9),所述油墨笔管(9)上端的外部安装有密封保护块(18),所述固定头(7)内部的上方安装有限位块(10),所述限位块(10)的内部设置有限位凹槽(12),所述限位凹槽(12)的一侧设置有定位卡槽(26),所述限位凹槽(12)的内部安装有卡块(13),所述卡块(13)的下端安装有固定块(11),所述油墨储存软囊(6)的下端安装有海绵出油头(21)。

2.根据权利要求1所述的一种动漫设计用画笔,其特征在于:所述按压块(8)的内部安装有续油墨管(14),且续油墨管(14)延伸至油墨储存软囊(6)的内部,所述续油墨管(14)的上方安装有密封堵头(15)。

3.根据权利要求1所述的一种动漫设计用画笔,其特征在于:所述固定头(7)的内壁设置有螺纹,所述固定块(11)和固定头(7)通过螺纹转动连接。

4.根据权利要求1所述的一种动漫设计用画笔,其特征在于:所述固定块(11)的下方安装有固定柱(16),所述固定柱(16)的外部安装有按压弹簧(17),所述固定柱(16)与固定块(11)和按压弹簧(17)均固定连接。

5.根据权利要求4所述的一种动漫设计用画笔,其特征在于:所述按压弹簧(17)下方的两侧均安装有支撑卡柱(19),两个所述支撑卡柱(19)下方的外部均安装有缓冲弹簧(20),所述缓冲弹簧(20)的下方安装有固定卡块(22)。

6.根据权利要求1所述的一种动漫设计用画笔,其特征在于:所述笔头(4)的内部安装有螺纹连接柱(25),所述油墨笔管(9)的下端安装有出油墨管(24),所述出油墨管(24)的下端安装有画笔头(23),所述出油墨管(24)与油墨笔管(9)和画笔头(23)均密封连接。
