专利号: 2019222766603
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

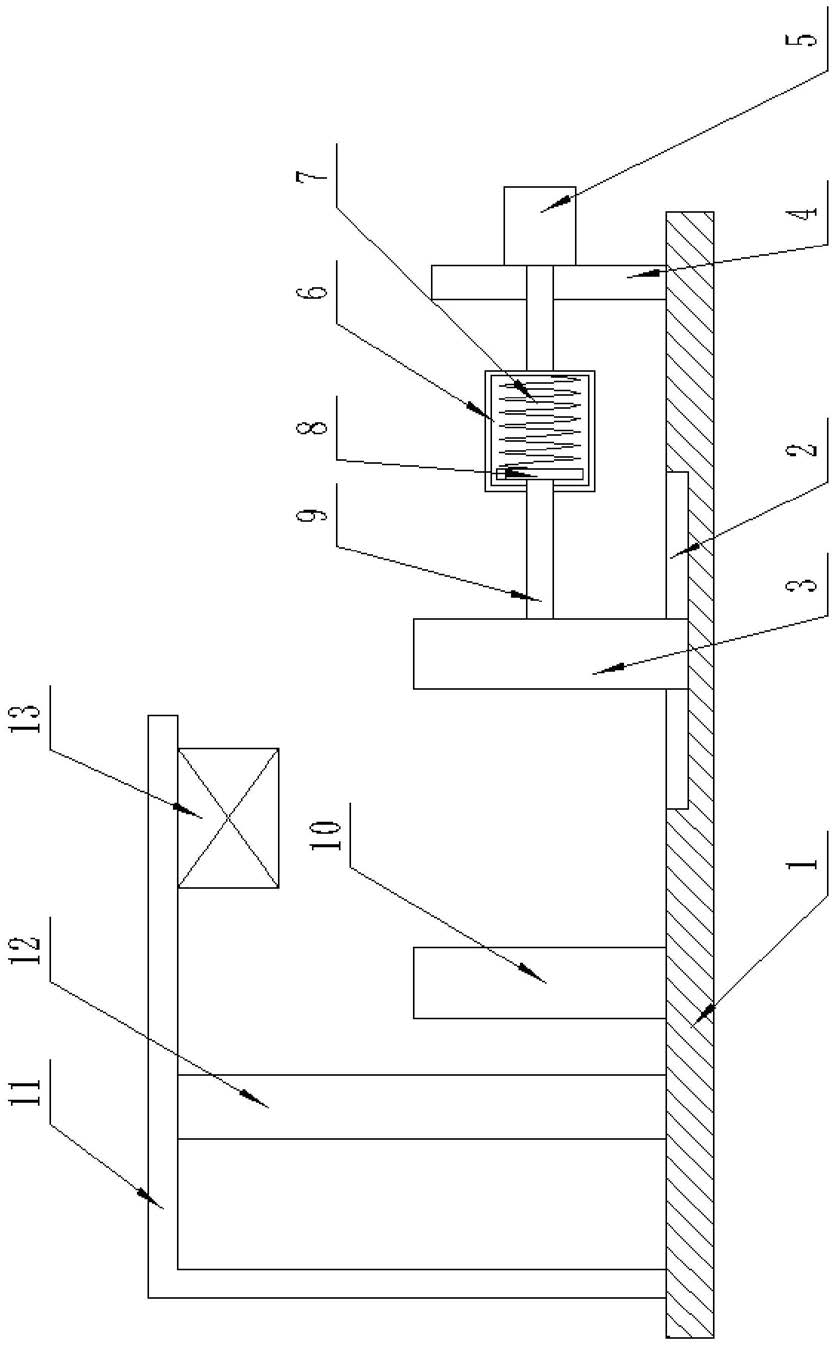

1.一种金属加工生产用毛刺打磨装置,其特征在于,包括底座(1)、滑槽(2)、活动钳口(3)、固定杆(4)、第一气压杆(5)、罩壳(6)、弹簧(7)、滑动块(8)、推杆(9)、固定钳口(10)、L型杆(11)、支撑杆(12)和打磨头(13);

所述底座(1)上表面中端设有滑槽(2),所述滑槽(2)中滑动连接有活动钳口(3),所述活动钳口(3)具备水平往复运动自由度;

所述底座(1)上表面固定有固定杆(4);

所述固定杆(4)上固定有水平的第一气压杆(5);

所述第一气压杆(5)的输出轴上固定有罩壳(6),所述罩壳(6)腔室中滑动连接有滑动块(8),所述滑动块(8)与罩壳(6)内壁间连接有弹簧(7);

所述滑动块(8)在背离弹簧(7)的一面固定连接有水平的推杆(9),所述推杆(9)背离弹簧(7)的一头与活动钳口(3)固定连接;

所述底座(1)上表面固定有L型杆(11),所述L型杆(11)包括与底座(1)固定的竖向段和水平延伸的水平段;

所述打磨头(13)位于活动钳口(3)与固定钳口(10)之间的上方,所述打磨头(13)连接在L型杆(11)的水平段上;

所述打磨头(13)包括第二气压杆(14)、立杆(15)、滑轨(16)、限位块(17)、滑板(18)、安装杆(19)、驱动电机(20)、旋转轴(21)、旋转辊(22)和砂纸(23);

所述第二气压杆(14)固定连接在L型杆(11)的水平段上;

所述第二气压杆(14)下表面设有向下延伸的立杆(15);

所述立杆(15)的相互朝向面上设有滑轨(16),所述立杆(15)的底端设有凸出的限位块(17);

所述滑板(18)滑动连接在两个滑轨(16)之间,所述滑板(18)固定连接在第二气压杆(14)的输出轴上;

所述滑板(18)下表面两侧均固定连接有安装杆(19);

所述安装杆(19)之间活动连接有自身轴线呈水平的旋转轴(21),所述旋转轴(21)外表面上固定连接有旋转辊(22),所述旋转辊(22)的外表面上固定连接有砂纸(23);

所述驱动电机(20)固定连接在一侧的安装杆(19)上,所述驱动电机(20)的输出轴与旋转轴(21)同轴固定在一起。

2.根据权利要求1所述的金属加工生产用毛刺打磨装置,其特征在于:所述活动钳口(3)和固定钳口(10)的相互朝向面上具备凹陷面,所述凹陷面上均设有橡胶层(24)。

3.根据权利要求1所述的金属加工生产用毛刺打磨装置,其特征在于:所述弹簧(7)为碟形弹簧。

4.根据权利要求1所述的金属加工生产用毛刺打磨装置,其特征在于:所述驱动电机(20)为变频电机。

5.根据权利要求1所述的金属加工生产用毛刺打磨装置,其特征在于:所述L型杆(11)的水平段与底座(1)间固定有竖向的支撑杆(12),所述支撑杆(12)位于固定钳口(10)与竖向段之间。

6.根据权利要求1所述的金属加工生产用毛刺打磨装置,其特征在于:所述旋转辊(22)为柔性材质。

7.根据权利要求6所述的金属加工生产用毛刺打磨装置,其特征在于:所述旋转辊(22)内部具备密闭的空腔,所述空腔内装有若干个钢质滚球,所述砂纸(23)贴附在旋转辊(22)的外圆周面上,所述砂纸(23)为若干个贴附在旋转辊(22)的外圆周面上的圆形砂纸片。
