专利号: 2019222819013
申请人: 常熟斐杰特自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

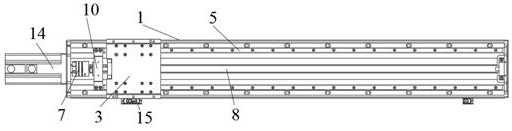

1.一种丝杆驱动模组,其特征在于,包括壳体和滑盖组成,所述滑盖安装在所述壳体上,所述滑盖上安装有一滑台,所述壳体内平行的安装有两滑轨,所述壳体两端分别通过安装座安装有两轴座,所述轴座内安装有轴承,两所述轴承之间通过丝杆相连接;

所述滑台中间均设有一扁平滑孔,所述滑盖穿过所述扁平滑孔,所述滑台底端对称的设有一滑槽,所述滑槽与所述滑轨相连接;

所述滑台上位于所述扁平滑孔下端设有一丝杆孔,所述丝杆穿过所述丝杆孔,所述丝杆孔周围设有一储油槽,所述储油槽一端设有注油孔,所述丝杆孔的螺距之间设有出油孔,所述出油孔与所述储油槽相连接;

所述壳体左侧安装有丝杆电机,所述丝杆电机的转轴与所述丝杆相连接,所述丝杆电机通过电线连接外部控制设备。

2.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述滑盖两侧与所述壳体之间对称的设有缝隙。

3.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述丝杆电机的转轴与所述丝杆之间通过联轴器相连接。

4.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述滑盖与所述扁平滑孔相配合。

5.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述滑槽与所述滑轨相配合。

6.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述壳体一侧安装有两行程开关。

7.根据权利要求1所述的一种丝杆驱动模组,其特征在于,所述丝杆孔的内螺纹高度大于所述丝杆的外螺纹高度。

8.根据权利要求7所述的一种丝杆驱动模组,其特征在于,所述丝杆孔的内螺纹与所述丝杆的外螺纹之间填充有海绵层。
