专利号: 2019222877659
申请人: 江苏中乾塑业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

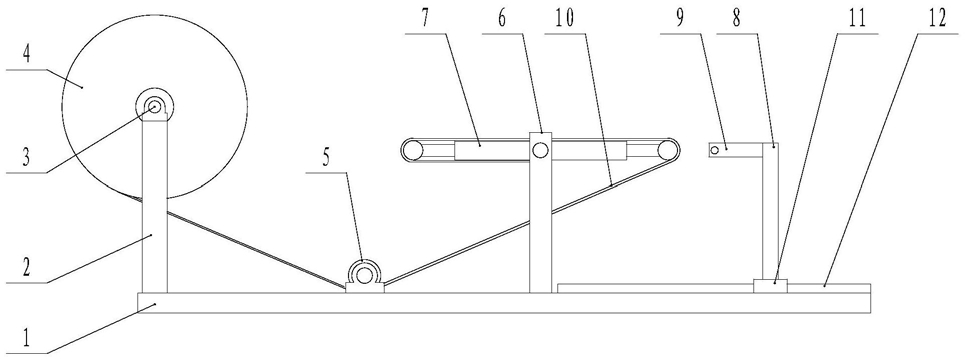

1.一种口布定长裁切机,包括底架(1),其特征在于:所述底架(1)上设有第一支架(2)、压辊(5)、第二支架(6)和裁切装置,所述第一支架(2)上活动安装有第一转轴(3),所述第二支架(6)上安装有绕布机构(7),所述绕布机构(7)包括第二转轴(16)和平板(15),所述第二转轴(16)固定连接在平板(15)的中轴线上,并与第二支架(6)转动连接,所述平板(15)的两端分别对称连接有调节杆(18),所述调节杆(18)上固定设置绕布杆(19)。

2.根据权利要求1所述的口布定长裁切机,其特征在于:所述平板(15)内设有活动通道,所述平板(15)表面设有至少两组贯通活动通道的调节孔(17),所述调节杆(18)末端设有连接孔(20),所述调节杆(18)活动插接在活动通道内,并通过连接调节孔(17)和连接孔(20)的螺栓固定在平板(15)上。

3.根据权利要求2所述的口布定长裁切机,其特征在于:所述平板(15)中间上设有夹槽(22),所述平板(15)侧边设有贯通夹槽(22)的螺孔,所述螺孔内设有长螺杆(21)。

4.根据权利要求1所述的口布定长裁切机,其特征在于:所述第二转轴(16)上固定连接转动把手(13)。

5.根据权利要求1-4任意一项所述的口布定长裁切机,其特征在于:所述裁切装置包括第三支架(8)、安装架(9)、电阻丝(14)和滑块(11),所述安装架(9)固定在第三支架(8)前部,所述电阻丝(14)固定在安装架(9)上,所述第三支架(8)与滑块(11)固定连接,所述滑块(11)与底架(1)上的滑轨(12)活动连接。
