专利号: 2019222880755
申请人: 无锡艾科瑞思产品设计与研究有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

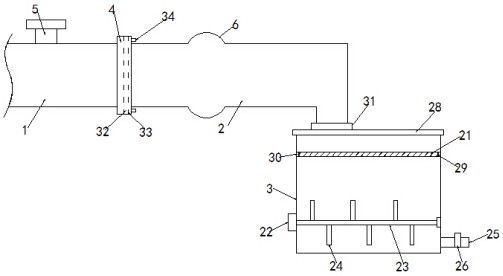

1.一种引流式食品安全检测仪,其特征在于,包括连接管一(1)、连接管二(2)和储液箱(3),所述连接管一(1)的一侧边通过连接套(4)与所述连接管二(2)的一端固定,所述连接管一(1)的一侧边固定有阀门(5),所述连接管二(2)的中部两侧固定有凸槽(6),所述凸槽(6)的内部均固定有与所述凸槽(6)相适配的转动阀一(7)和转动阀二(8),所述转动阀一(7)和所述转动阀二(8)的中部分别固定有连接轴一(9)和连接轴二(10),且所述连接轴一(9)和连接轴二(10)贯穿所述连接管二(2)并延伸至所述连接管二(2)的外侧与固定箱(11)的内部连接,所述固定箱(11)固定在所述连接管二(2)的外部一侧边,所述固定箱(11)的内部远离所述连接轴一(9)的一端固定有电机一(12),所述电机一(12)的输出轴与转轮(13)的中部连接,所述转轮(13)为四分之三的圆形轮,所述转轮(13)的一侧缺口处与连接杆(14)的一端固定,所述连接杆(14)的另一端固定有滑柱(15),所述转轮(13)的一侧边设有与所述转轮(13)相适配的槽轮(16),所述槽轮(16)的边缘开设有若干与所述滑柱(15)相适配的槽口(17),相邻槽口(17)之间形成与所述转轮(13)相适配的弧形面,所述槽轮(16)的中部贯穿有所述连接轴一(9),所述连接轴一(9)的顶部贯穿皮带轮一(18),所述皮带轮一(18)的一侧边通过传动带(19)与皮带轮二(20)连接,所述皮带轮二(20)的中部贯穿有所述连接轴二(10),且所述连接轴一(9)和所述连接轴二(10)贯穿所述固定箱(11)并延伸至所述连接管二(2)的内部,所述连接管二(2)远离所述连接管一(1)的一端与所述储液箱(3)的顶部连接,所述储液箱(3)的内部顶部连接有过滤板(21),且所述过滤板(21)与所述储液箱(3)拆卸连接,所述储液箱(3)的外侧底部一侧边固定有电机二(22),所述电机二(22)的输出轴贯穿所述储液箱(3)并延伸至所述储液箱(3)的内部与搅拌轴(23)连接,所述搅拌轴(23)的外侧交错固定有若干搅拌叶(24),所述储液箱(3)的外侧底部与出液管(25)的一端固定,所述出液管(25)上固定有增压泵(26)。

2.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述转动阀一(7)和所述转动阀二(8)均为椭圆形转动阀,且所述转动阀一(7)和所述转动阀二(8)的初始方向相垂直。

3.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述固定箱(11)的侧边与所述连接轴一(9)和所述连接轴二(10)相对应的位置开设有与所述连接轴一(9)和所述连接轴二(10)相适配的通孔。

4.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述固定箱(11)与所述连接管二(2)相接触的侧边固定有与所述连接管二(2)相适配的圆弧面(27)。

5.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述储液箱(3)的顶端螺纹连接有与所述储液箱(3)相适配的盖板(28)。

6.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述过滤板(21)的两端均固定有卡柱(29)。

7.根据权利要求6所述的一种引流式食品安全检测仪,其特征在于,所述储液箱(3)的内部顶部两侧与所述卡柱(29)相对应的位置固定有与所述卡柱(29)相适配的卡槽(30)。

8.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述储液箱(3)的顶端与所述连接管二(2)相对应的位置开设有与所述连接管二(2)相适配的进液口(31)。

9.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述连接轴一(9)和所述连接轴二(10)与所述连接管二(2)的连接处固定有密封圈。

10.根据权利要求1所述的一种引流式食品安全检测仪,其特征在于,所述连接套(4)的内部固定有垫圈(32)和密封套(33),且所述连接套(4)的外部两侧边均通过固定栓(34)固定。
