专利号: 2019222880859
申请人: 无锡艾科瑞思产品设计与研究有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

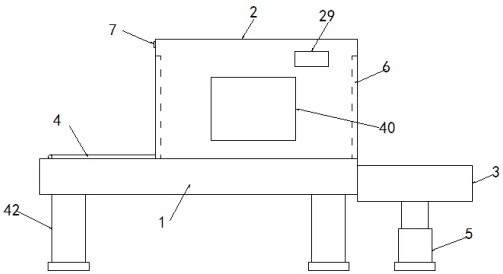

1.一种全自动农药残留检测仪,其特征在于,包括固定座(1)、检测箱(2)和升降台(3),所述固定座(1)的顶端中部固定有输送带(4),所述固定座(1)的顶端一侧边固定有检测箱(2),所述固定座(1)靠近所述检测箱(2)的一侧边固定有所述升降台(3),所述升降台(3)的底端边角处均固定有伸缩气缸一(5),所述检测箱(2)与所述输送带(4)运行方向相平行的两侧对称固定有箱门(6),所述检测箱(2)的外侧且位于所述箱门(6)的上方均固定有感应器(7),两侧箱门(6)的顶端分别通过支撑杆一(8)和支撑杆二(9)与滑动框一(10)和滑动框二(11)的底端固定,所述滑动框一(10)和滑动框二(11)滑动在固定滑杆(12)上,所述固定滑杆(12)固定在所述检测箱(2)的外侧顶部,所述滑动框一(10)靠近所述滑动框二(11)的一侧顶端固定有支撑柱一(13),所述滑动框二(11)靠近所述滑动框一(10)的一侧顶端固定有支撑柱二(14),所述支撑柱一(13)的顶端固定有与所述支撑柱一(13)相垂直的齿条一(15),所述支撑柱二(14)的顶端固定有与所述支撑柱二(14)相垂直的齿条二(16),所述齿条一(15)和所述齿条二(16)之间设有与所述齿条一(15)和所述齿条二(16)均相啮合的齿轮(17),所述齿轮(17)与电机(30)的输出轴连接,所述检测箱(2)的内部顶端开设有滑槽一(18),所述滑槽一(18)内滑动连接有与所述滑槽一(18)相适配的滑块一(19),所述滑块一(19)的底端固定有电动伸缩杆一(20),所述电动伸缩杆一(20)的底端固定有检测仪(21),所述检测仪(21)的底端固定有探针(22),所述检测箱(2)的内臂两侧边开设有滑槽二(23),所述滑槽二(23)内滑动连接有与所述滑槽二(23)相适配的相适配的滑块二(24),其中一侧所述滑块二(24)与电动伸缩杆二(25)的一端固定,所述电动伸缩杆二(25)远离所述滑块二(24)的一端固定有检测皿(26),所述检测皿(26)的内部固定有检测试纸,另一侧滑块二(24)的一端固定有电动伸缩杆三(27),所述电动伸缩杆三(27)远离所述检测箱(2)内壁的一端固定有夹持结构(28),所述检测箱(2)的外侧固定有控制器(29),且所述控制器(29)与所述电机(30)、感应器(7)、电动伸缩杆一(20)、电动伸缩杆二(25)和电动伸缩杆三(27)均电连接。

2.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述夹持结构(28)包括固定框(31)、连接板(32)、连接杆一(33)、连接杆二(34)、固定杆(35)和固定板(36),所述固定框(31)的内部为镂空结构,所述固定框(31)固定在所述电动伸缩杆三(27)的一端,所述固定框(31)的内部固定有伸缩气缸二(37),所述伸缩气缸二(37)的一端固定有连接板(32),所述连接板(32)的两端顶部对称固定有连接杆一(33),所述连接杆一(33)的另一端与连接杆二(34)的一端活动连接,两侧连接杆二(34)的中部与固定板(36)的两侧连接,所述固定板(36)靠近所述固定框(31)的一端通过固定杆(35)与所述固定框(31)固定。

3.根据权利要求2所述的一种全自动农药残留检测仪,其特征在于,所述连接杆二(34)与所述连接杆一(33)和所述固定板(36)之间均通过活动栓活动连接,且所述连接杆二(34)的底部固定有弧形夹板(38),所述弧形夹板(38)的内部两侧固定有柔性垫。

4.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述固定滑杆(12)的两端均固定有限位板(39)。

5.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述检测箱(2)的外部一侧边固定有观察窗(40),且所述观察窗(40)为透明观察窗(40)。

6.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述检测箱(2)的内部固定有若干紫外线灭菌灯(41)。

7.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述固定座(1)的底端边角处均固定有支撑腿(42),所述支撑腿(42)和所述伸缩气缸一(5)的底端均固定有防滑垫板。

8.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述滑块一(19)和所述滑块二(24)的一侧边均固定有推动气缸。

9.根据权利要求1所述的一种全自动农药残留检测仪,其特征在于,所述检测皿(26)的顶部外侧固定有凸耳,所述检测皿(26)的底端通过卡圈(43)与所述电动伸缩杆二(25)固定。
