专利号: 2019222889321
申请人: 谢庆新
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

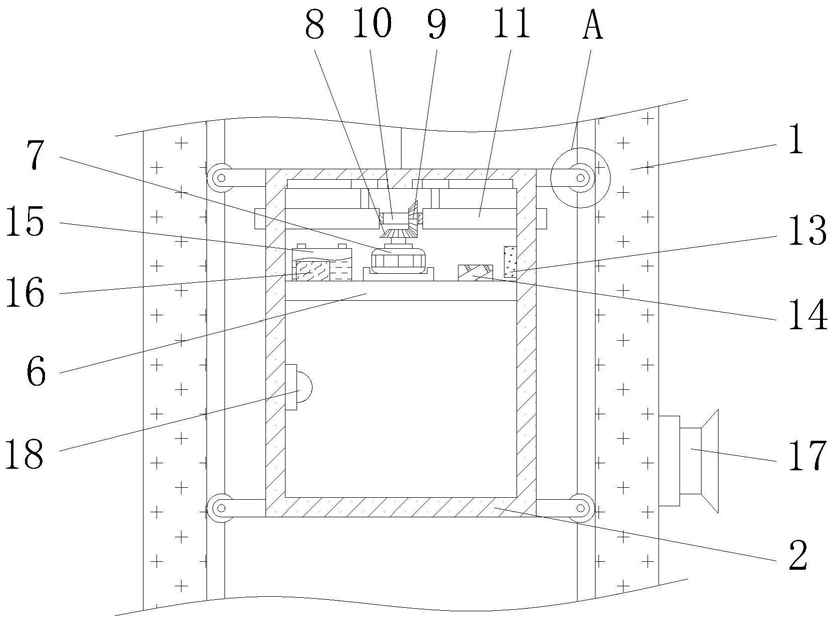

1.一种建筑电梯安全防护装置,包括防护墙体(1),其特征在于:所述防护墙体(1)的内腔设置有轿厢(2),所述轿厢(2)的内壁并位于中轴处的顶部固定连接有隔板(6),所述隔板(6)顶部的中轴处设置有电机(7),所述电机(7)的输出端固定连接有主动轮(8),所述主动轮(8)的右侧啮合有从动轮(9),所述从动轮(9)的内腔套设有螺纹杆(10),所述螺纹杆(10)表面的两侧均螺纹连接有螺纹筒(11),所述螺纹筒(11)的外侧贯穿轿厢(2)并延伸至轿厢(2)的外侧,所述防护墙体(1)内腔两侧的中轴处均开设有限位槽(12),所述隔板(6)顶部的右侧固定连接有A/D转换器(14),所述轿厢(2)内腔右侧的顶部固定连接有速度传感器(13),所述隔板(6)顶部的左侧并位于中轴处的前部固定连接有中央处理器(16),所述轿厢(2)内腔左侧的底部固定连接有控制按钮(18),所述防护墙体(1)的右侧固定连接有蜂鸣器(17),所述隔板(6)顶部的左侧并位于中轴处的后侧固定连接有蓄电池(15)。

2.根据权利要求1所述的一种建筑电梯安全防护装置,其特征在于:所述轿厢(2)内腔顶部的两侧均开设有滑槽,且滑槽的内腔滑动连接有滑块,且滑块的底部固定连接有连接块,且连接块的底部与螺纹筒(11)固定连接。

3.根据权利要求1所述的一种建筑电梯安全防护装置,其特征在于:所述轿厢(2)两侧的顶部与两侧的底部均固定连接有固定架(3),所述固定架(3)的外侧活动连接有导向轮(4),所述防护墙体(1)内腔两侧的前部与内腔两侧的后部均开设有滚槽(5),所述滚槽(5)的内腔与导向轮(4)活动连接。

4.根据权利要求1所述的一种建筑电梯安全防护装置,其特征在于:所述A/D转换器(14)的输出端与中央处理器(16)的输入端单向电性连接,所述A/D转换器(14)的输入端与速度传感器(13)的输出端单向电性连接。

5.根据权利要求1所述的一种建筑电梯安全防护装置,其特征在于:所述电机(7)的底部固定连接有固定螺栓,且固定螺栓的底部与隔板(6)螺纹连接。
