专利号: 2019222989353
申请人: 石家庄炎黄园林工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

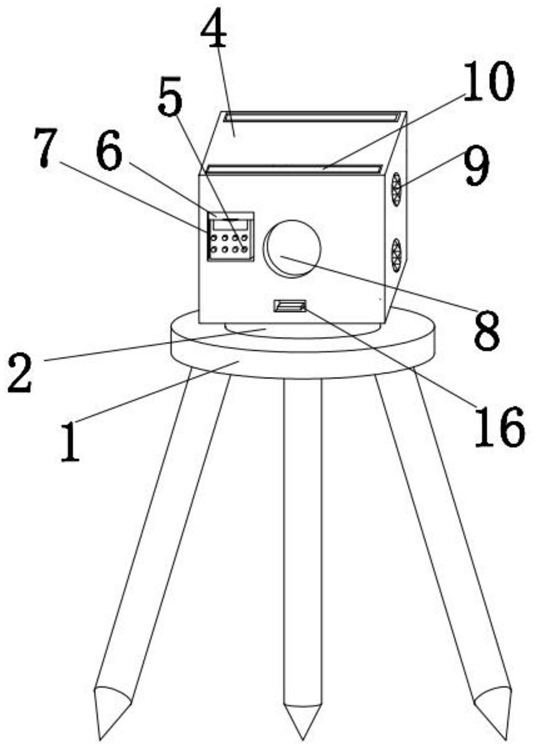

1.一种土木工程测距仪,包括三角支架(1),其特征在于:所述三角支架(1)上安装有旋转云台(2)且旋转云台(2)的上端固定有保护壳体(4),所述保护壳体(4)的前后端均设有观察口(8),所述保护壳体(4)的前端上设有设有充电插口(16)和控制器(5)且保护壳体(4)的左右端上呈上下设有散热过滤网(9),所述保护壳体(4)的内腔呈前后对称设有开合机构(10),所述保护壳体(4)的内腔固定有底座(15)且底座(15)的内腔转动设有激光测距仪(13),所述底座(15)的右端固定有旋转电机(14)且旋转电机(14)的输出端与激光测距仪(13)固定连接,所述底座(15)的左右侧呈对称设有温度调节机构(12)且温度调节机构(12)的外侧与保护壳体(4)之间设有容纳腔(11)。

2.根据权利要求1所述的一种土木工程测距仪,其特征在于:所述保护壳体(4)的前端设有凹槽(7),所述控制器(5)位于凹槽(7)的内腔,所述保护壳体(4)的前端上滑动设有遮板(6)且遮板(6)的下端位于凹槽(7)的内腔,所述保护壳体(4)的前端设有与遮板(6)相适配的滑动卡接槽且滑动卡接槽的内腔设有弹性挤压垫,所述弹性挤压垫与遮板(6)的前后端面相抵触。

3.根据权利要求1所述的一种土木工程测距仪,其特征在于:所述开合机构(10)主要结构有开合电机(104),所述开合电机(104)位于容纳腔(11)内,且开合电机(104)的输出轴与丝杆(102)的下端固定连接,所述丝杆(102)的上端与容纳腔(11)的内腔顶部转动连接且丝杆(102)上套接有滚珠螺母(103),所述滚珠螺母(103)的外端与开合板(101)固定连接且开合板(101)与保护壳体(4)滑动连接。

4.根据权利要求1所述的一种土木工程测距仪,其特征在于:所述温度调节机构(12)主要结构有隔板(121),所述隔板(121)的左端呈上下设有半导体制冷片(122)且半导体制冷片(122)远离隔板(121)的一端固定有散热风扇(124),所述隔板(121)的右端呈上下均匀等间距设有电加热管(123)。

5.根据权利要求4所述的一种土木工程测距仪,其特征在于:所述半导体制冷片(122)的吸热端与隔板(121)固定,所述散热风扇(124)固定在半导体制冷片(122)的散热端上。

6.根据权利要求1-5中任意一项所述的一种土木工程测距仪,其特征在于:所述保护壳体(4)的内腔设有电池(17)和温度传感器(3),所述电池(17)、温度传感器(3)、开合电机(104)、半导体制冷片(122)、电加热管(123)、散热风扇(124)、激光测距仪(13)、旋转电机(14)和充电插口(16)均与控制器(5)电性连接。
