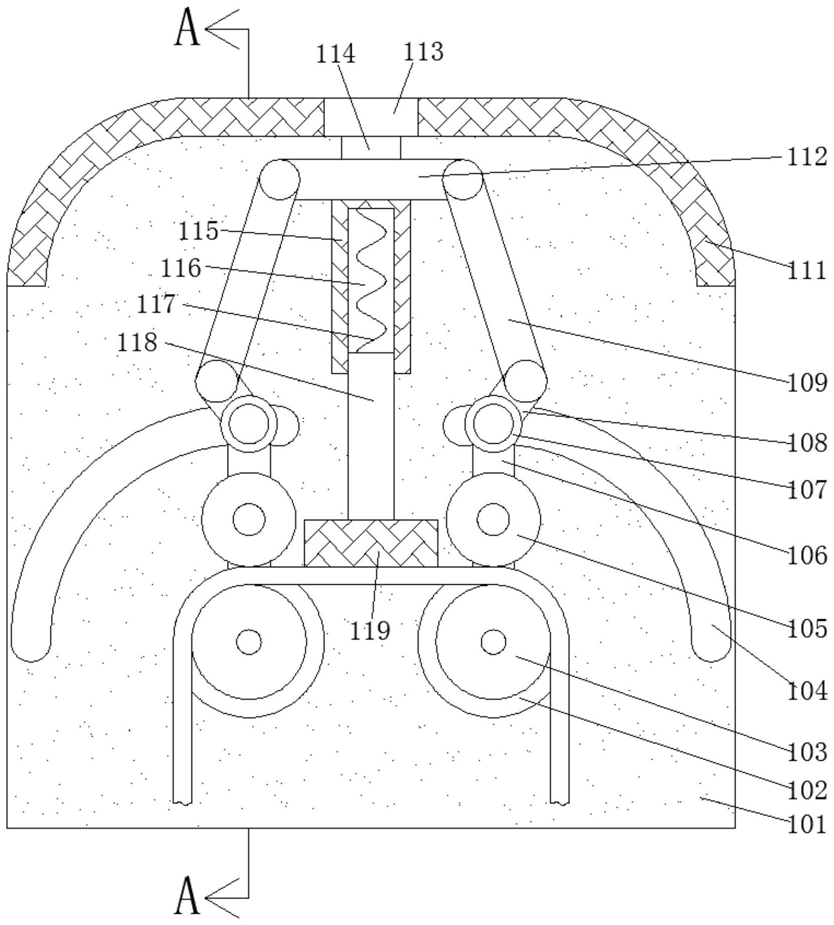

1.一种金属棒材折弯工装，其特征在于：包括支撑基板（101），所述支撑基板（101）的前侧端面上固定设置有左右对称的两个型轮（103），所述型轮（103）的后端可转动的连接有摆杆（106），所述摆杆（106）上可转动的设置有位于所述型轮（103）上侧的压轮（105），所述压轮（105）的上侧设置有圆形转块（122），所述圆形转块（122）上可转动的套设有套块（107），所述摆杆（106）的上端固定连接于所述套块（107）上，所述支撑基板（101）内左右对称的设置有开口向前且以所述型轮（103）的轴心为圆心的导线槽（104），所述圆形转块（122）的后侧端面上固定设置有可在所述导线槽（104）内滑动的导向块（123），所述圆形转块（122）的上侧圆弧形端面上固定设置有第一连接摆杆（108），所述第一连接摆杆（108）的上端可转动的连接有第二连接摆杆（109），所述支撑基板（101）靠近上侧端面的前侧端面上固定设置有固定块（111），所述固定块（111）内固定设置有液压缸（113），所述液压缸（113）内动力连接有液压柱（114），所述液压柱（114）的下端固定连接有与所述支撑基板（101）的前侧端面可相对滑动的推板（112），左右对称设置的两个所述第二连接摆杆（109）的上端分别连接于所述推板（112）的左右两端，所述推板（112）的下侧端面上固定设置有外套柱（115），所述外套柱（115）内设置有开口向下的套槽（116），所述套槽（116）内可滑动的设置有内套柱（118），所述内套柱（118）的上端面与所述套槽（116）的上侧内壁之间固定连接有顶推弹簧（117），所述内套柱（118）的下端延伸出所述套槽（116）的下端开口外并固定连接有限制板（119）。

2.如权利要求1所述的一种金属棒材折弯工装，其特征在于：所述型轮（103）的周侧弧形端面上设置有开口向前且向外的第一弧形卡槽（102），所述第一弧形卡槽（102）的后侧壁为圆弧形，且该圆弧形的弧度半径等于待加工的杆件的截面半径。

3.如权利要求2所述的一种金属棒材折弯工装，其特征在于：所述压轮（105）的周侧弧形端面上开口向外且向前的设置有第二弧形卡槽（121），所述第二弧形卡槽（121）的后侧内壁设置有圆弧形部分，该圆弧形部分的弧度半径等于工件截面的半径。

4.如权利要求3所述的一种金属棒材折弯工装，其特征在于：所述限制板（119）的下侧端面内设置有左右贯穿且开口向下的弧形压制槽（124），所述弧形压制槽（124）为半圆形弧腔，所述弧形压制槽（124）截面的弧度半径等于工件的截面半径。

5.如权利要求4所述的一种金属棒材折弯工装，其特征在于：所述导线槽（104）为四分之一圆弧状。

6.如权利要求5所述的一种金属棒材折弯工装，其特征在于：所述压轮（105）转动的设置于所述摆杆（106）的前侧端面上。
