专利号: 2019223053618
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

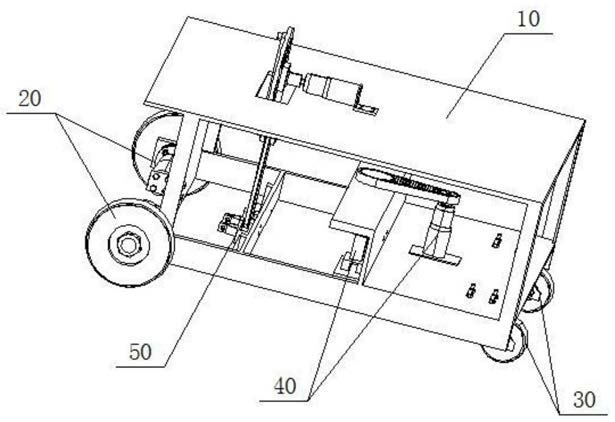

1.一种爬壁机器人,其特征在于,包括:

支撑架(10);

两个主动轮组件(20),间隔连接在所述支撑架(10)的一侧;

两个从动轮组件(30),间隔连接在所述支撑架(10)的另一侧,与所述主动轮组件(20)共同作用,支撑所述支撑架(10)移动位置;

至少一个吸附件(40),连接在所述支撑架(10)上,并且设置在所述主动轮组件(20)和所述从动轮组件(30)之间,能够产生磁吸附;

以及清洗件(50),连接在所述支撑架(10)上,并且设置在所述主动轮组件(20)和所述从动轮组件(30)之间。

2.根据权利要求1所述的一种爬壁机器人,其特征在于:所述支撑架(10)包括:第一板(11),为四方体形结构,具有第一通槽(111);

两个第一支撑件(12),间隔连接在所述第一板(11)的底部;

第二支撑件(13),连接在所述第一板(11)的底部,并且与所述第一支撑件(12)之间间隔设置;

两个第二板(14),连接在所述第一支撑件(12)和所述第二支撑件(13)的底部上,并且两个所述第二板(14)之间间隔设置;

第一折弯板(15),连接在所述第二板(14)之间,用于连接所述从动轮组件(30)和所述吸附件(40);

第三板(16),侧面上具有三个凸块(161),连接在所述第二板(14)之间,并且设置在所述第二支撑件(13)和所述第一折弯板(15)之间,用于与所述第一板(11)一起,连接所述清洗件(50);

以及两个第四板(17),具有第一阶梯通孔(171),间隔连接在所述第二支撑件(13)上,与所述第二板(14)对面设置,并且与所述第二支撑件(13)一起,连接所述主动轮组件(20)。

3.根据权利要求2所述的一种爬壁机器人,其特征在于:所述主动轮组件(20)包括:主动轮(21),通过第一轴承(22)连接在所述第四板(17)上;

第一卡簧(23),连接在所述主动轮(21)上,用于挡住所述第一轴承(22);

第一联轴器(24),连接在所述主动轮(21)上;

以及第一电机(25),连接在所述第二支撑件(13)的侧壁上,并且与所述第一联轴器(24)连接。

4.根据权利要求1所述的一种爬壁机器人,其特征在于:所述从动轮组件(30)为万向轮。

5.根据权利要求2所述的一种爬壁机器人,其特征在于:所述吸附件(40)包括:第二电机(41),连接在所述第一折弯板(15)上;

丝杆(42),通过第二轴承(43)连接在所述第一折弯板(15)上,并且一端通过皮带轮组件(44),与所述第二电机(41)连接,另一端穿出所述第一折弯板(15);

支撑座(45),连接在所述第一折弯板(15)的侧壁上;

移动件(46),穿过所述支撑座(45),并且连接在所述丝杆(42)上,随着所述丝杆(42)的动作,所述移动件(46)能够顺着所述支撑座(45)移动位置;

永磁体(47),连接在所述移动件(46)的底部;

以及压盖(48),套在所述丝杆(42)上,与所述第一折弯板(15)连接,压住所述第二轴承(43)。

6.根据权利要求2所述的一种爬壁机器人,其特征在于:所述清洗件(50)包括:第三支撑件(51),一端连接在所述凸块(161)上,另一端穿出所述第一通槽(111);

转轮(52),边缘上具有第一轴(521),通过第三轴承(53)连接在所述第三支撑件(51)上并且设置在所述第一通槽(111)处;

第二卡簧(54),连接在所述转轮(52)上,挡住所述第三轴承(53);

第三电机(55),连接在所述第一板(11)上,并且与所述转轮(52)连接;

第一滑动件(56),连接在所述第三支撑件(51)上,能够顺着所述第三支撑件(51)滑动位置;

第一连杆(57),连接在所述第一轴(521)和所述第一滑动件(56)之间;

两个第二滑动件(58),分别连接在所述第三支撑件(51)上,能够顺着所述第三支撑件(51)滑动位置,用于连接喷洒管,并且与所述第一滑动件(56)之间形成等腰三角形排布;

以及两个第二连杆(59),分别连接在所述第一滑动件(56)和所述第二滑动件(58)之间。

7.根据权利要求6所述的一种爬壁机器人,其特征在于:所述第三支撑件(51)包括:第一直杆(511),横截面为四方形,连接在所述凸块(161)上;以及T形杆(512),横截面为四方形,垂直连接在所述第一直杆(511)上,一端穿出所述第一通槽(111)。

8.根据权利要求7所述的一种爬壁机器人,其特征在于:所述第一滑动件(56)包括:设置在中间部位的第一通孔(561),与所述T形杆(512)间隙配合;两个第一缺口(562),对称连接在所述第一通孔(561)的两侧,分别用于与所述第二连杆(59)穿入第一销轴连接;以及第二轴(563),用于与所述第一连杆(57)的一端连接。

9.根据权利要求7所述的一种爬壁机器人,其特征在于:所述第二滑动件(58)包括:四方体形块,具有第二缺口(581),用于与所述第二连杆(59)穿入第二销轴连接,具有第二通孔(582),与所述第一直杆(511)间隙配合;以及两个第二折弯板(583),对称连接在所述四方体形块的侧壁上,并且与所述四方体形块之间形成,用于夹住喷洒管的夹紧空间(584)。
