专利号: 2019223133472
申请人: 四川富亿联信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

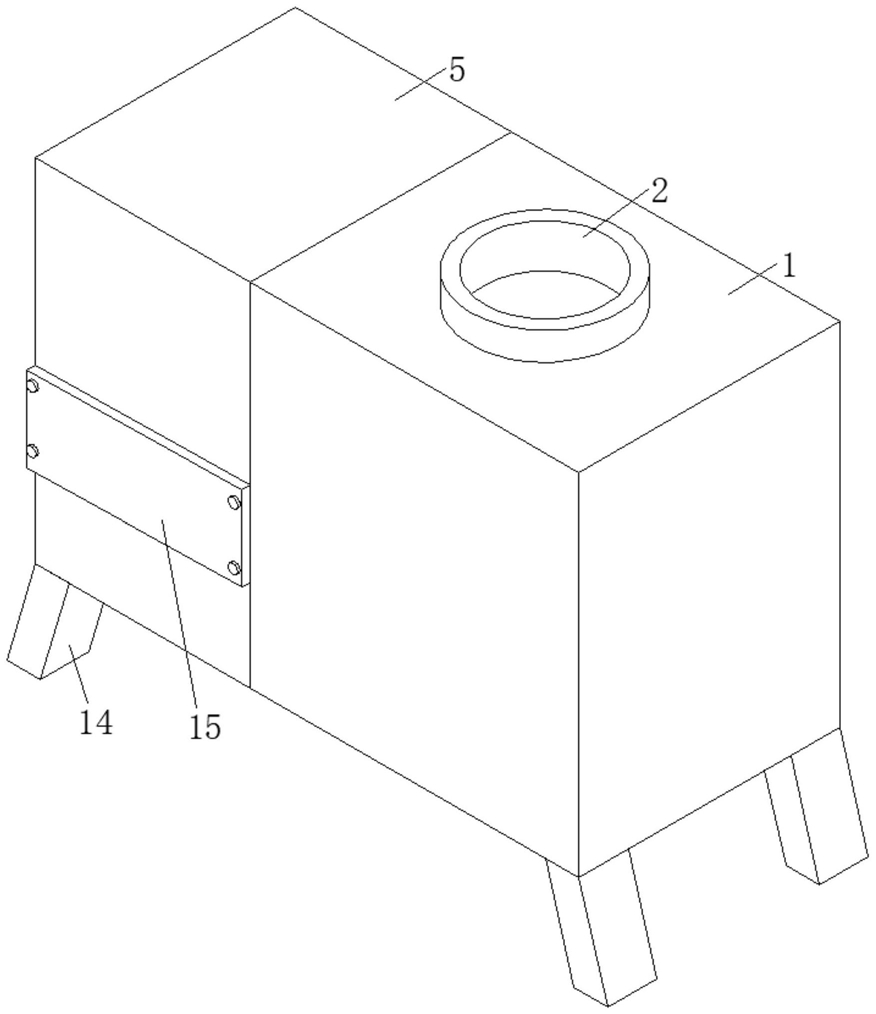

1.一种固体废物破碎降尘装置,包括破碎箱(1),其特征在于:所述破碎箱(1)顶部的中轴处连通有入料管(2),所述破碎箱(1)底部的中轴处设置有排料装置(3),所述破碎箱(1)的内腔设置有破碎机构本体(4),所述破碎箱(1)的左侧固定连接有降尘箱(5),所述破碎箱(1)的左侧固定连接有风机(6),所述风机(6)的进气管与破碎箱(1)连通,所述风机(6)的排气管通过法兰连通有连接导管(7),所述降尘箱(5)的内腔固定连接有隔板(8),所述连接导管(7)的底端贯穿至隔板(8)的底部,所述隔板(8)顶部的左侧固定连接有水泵(9),所述水泵(9)的进水管贯穿至降尘箱(5)的右侧,所述水泵(9)的排水管贯穿至隔板(8)的底部并连通有喷淋机构(10),所述降尘箱(5)的内腔设置有过滤机构(11),所述过滤机构(11)位于隔板(8)的下方,所述降尘箱(5)的左侧连通有出气管(12),所述出气管(12)位于水泵(9)的下方,所述降尘箱(5)左侧的底部设置有排液机构(13),所述破碎箱(1)底部的右侧与降尘箱(5)底部的左侧均固定连接有支腿(14),所述支腿(14)的数量为四个,所述降尘箱(5)的正表面通过螺栓固定连接有检修门(15)。

2.根据权利要求1所述的一种固体废物破碎降尘装置,其特征在于:所述排料装置(3)包含有连通于破碎箱(1)底部中轴处的排料管(301),所述排料管(301)的表面设置有开关阀一(302)。

3.根据权利要求1所述的一种固体废物破碎降尘装置,其特征在于:所述喷淋机构(10)包含有连通于水泵(9)排水管底端的蓄水板(1001),所述蓄水板(1001)的左侧与降尘箱(5)固定连接,所述蓄水板(1001)的倾斜角度大于二十度,所述蓄水板(1001)的底部连通有雾化喷头(1002),所述雾化喷头(1002)的数量为三个。

4.根据权利要求1所述的一种固体废物破碎降尘装置,其特征在于:所述过滤机构(11)包含有位于降尘箱(5)内腔的过滤架(1101),所述过滤架(1101)的四周均与降尘箱(5)固定连接,所述过滤架(1101)的内腔设置有滤网(1102)。

5.根据权利要求1所述的一种固体废物破碎降尘装置,其特征在于:所述排液机构(13)包含有连通于降尘箱(5)左侧底部的排液管(1301),所述排液管(1301)的表面设置有开关阀二(1302)。

6.根据权利要求1所述的一种固体废物破碎降尘装置,其特征在于:所述破碎箱(1)内腔底部的四周均固定连接有弧形板(16)。
