专利号: 2019223152613
申请人: 苏州市吴中区三和印刷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

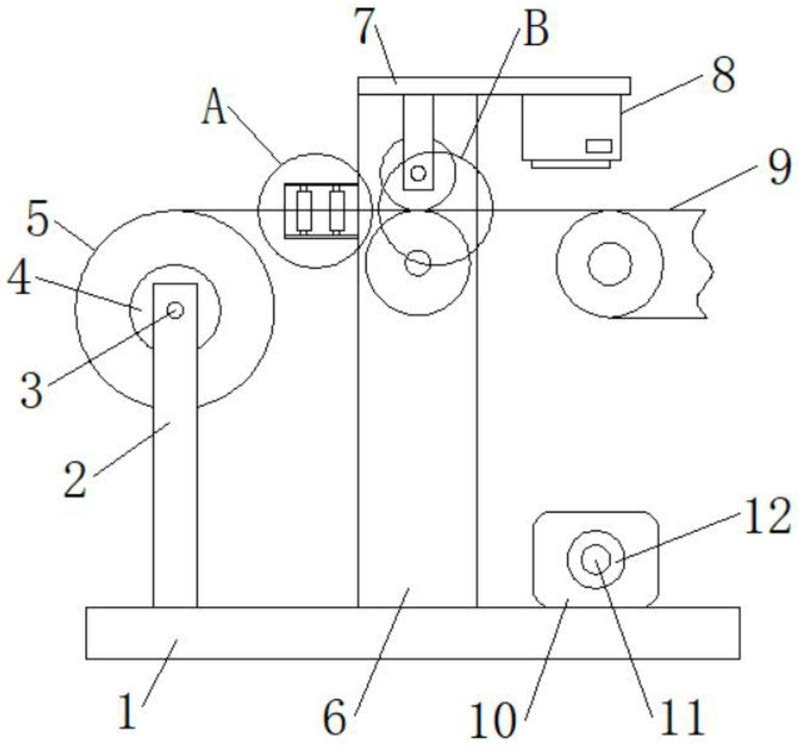

1.一种标签模切机用跑偏装置,包括底座(1),其特征在于:所述底座(1)顶部前端两侧均固定连接有第一支柱(2),所述第一支柱(2)顶端均转动连接在第一转轴(3)的两端,所述第一转轴(3)中间外径处固定连接有卷筒(4)且卷筒(4)外径处缠绕有若干圈的标签纸(5),所述底座(1)顶部中间位置两侧均固定连接有第二支柱(6),所述第二支柱(6)顶端均固定连接在顶板(7)底部两侧,所述顶板(7)前端底部两侧均固定连接有固定块(16),所述固定块(16)均转动连接在第二转轴(17)两端,所述第二转轴(17)中间外径处固定连接有第二胶辊(18),所述顶板(7)后端底部固定连接有离子风机(8),所述第二支柱(6)中部均转动连接在第三转轴(19)两端,所述第三转轴(19)中部外径处固定连接有传送辊(20),所述第二支柱(6)前端中间位置均固定连接有侧挡板(13),所述侧挡板(13)上下两端均转动连接在两根支撑轴(14)两端,所述支撑轴(14)中部外径处均固定连接有第一胶辊(15)。

2.根据权利要求1所述的一种标签模切机用跑偏装置,其特征在于:所述第一胶辊(15)、第二胶辊(18)和传送辊(20)均为柔软的橡胶材质。

3.根据权利要求1所述的一种标签模切机用跑偏装置,其特征在于:所述第三转轴(19)一端贯穿第二支柱(6)向外延伸并固定连接有从动轮(21)。

4.根据权利要求1所述的一种标签模切机用跑偏装置,其特征在于:所述底座(1)顶部后端固定连接有电机(10)。

5.根据权利要求4所述的一种标签模切机用跑偏装置,其特征在于:所述电机(10)内设置有传动轴(11)且传动轴(11)一端向外延伸并固定连接有传动轮(12)。

6.根据权利要求5所述的一种标签模切机用跑偏装置,其特征在于:所述传动轮(12)和从动轮(21)外径处设置有皮带(22)。

7.根据权利要求1所述的一种标签模切机用跑偏装置,其特征在于:所述离子风机(8)下方设置有传送带(9)。

8.根据权利要求1所述的一种标签模切机用跑偏装置,其特征在于:所述离子风机(8)底部设置有吹风口且吹风口正对传送带(9)。
