专利号: 2019223169879
申请人: 江苏康洁环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

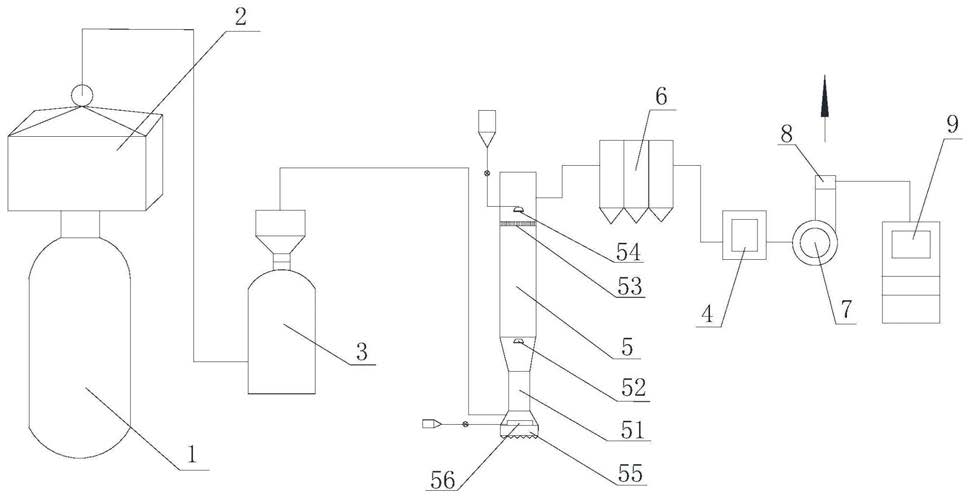

1.一种用于脱除工业烟气中有害气体的除尘装置,其特征是:所述除尘装置包括依次连接的回转炉、燃烧沉降室、急冷塔、循环流化床吸收塔、袋式除尘器和过滤器,过滤器与风机连接,所述循环流化床吸收塔底部设置脱硫剂存储器和喷水嘴,中部设置有活性焦净化过滤层,活性焦净化过滤层上部设置有氨气喷嘴;所述袋式除尘器包括支架、箱体、喷吹装置、滤袋和控制装置,滤袋设在箱体内,滤袋包括基布和过滤布,基布是网格状平纹编织布,平纹编织布由若干经线和纬线编织而成,其经线和纬线互相垂直;过滤布是由热塑性纤维构成的无纺布,所述基布和过滤布之间设有粘胶层并连接形成整体结构;

所述箱体侧面分别设有进风口和出风口,箱体下面设有灰斗,灰斗内设有机械清灰机构;所述控制装置包括控制柜、PLC可编程控制器和脉冲控制仪,PLC可编程控制器与脉冲控制仪以及喷吹装置电路连接;所述喷吹装置设置在箱体的上面,喷吹装置通过管道与空气压缩机连接;所述进风口与出风口之间设有进风通道,进风通道上设有风量调节阀,箱体上设有进风通道切换机构;所述风机的出口设有检测装置,检测装置与控制柜电连接。

2.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述袋式除尘器为低压喷吹脉冲袋式除尘器;所述机械清灰机构包括驱动气缸和清灰耙,清灰耙与驱动气缸连接并可以通过气缸驱动进行往复运动,驱动气缸通过进气管与空气压缩机连接;所述控制柜通过物联网与中央控制室电连接。

3.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述循环流化床吸收塔下部采用文丘里管,所述文丘里管从下往上依次为圆锥收缩段、圆柱段和圆锥扩张段;所述脱硫剂存储器设置于圆锥扩张段;所述喷水嘴设置于圆锥收缩段,所述圆锥收缩段下面设有电除尘器。

4.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述活性焦净化过滤层为半球形状,凸起的球面朝向进烟气方向。

5.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述基布由两层编织布构成,第一层基布是所述平纹编织布;第二层编织布是斜纹编织布,斜纹编织布由若干经线和纬线编织而成,其经线与纬线之间的夹角为45度。

6.根据权利要求5所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述平纹编织布与斜纹编织布之间也设有粘胶层。

7.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述无纺布包括聚酯纤维或聚苯硫醚纤维经层叠或混纺而成。

8.根据权利要求1所述的用于脱除工业烟气中有害气体的除尘装置,其特征是:所述粘胶层包括树脂胶。
