专利号: 2019223178115
申请人: 孙翠红
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

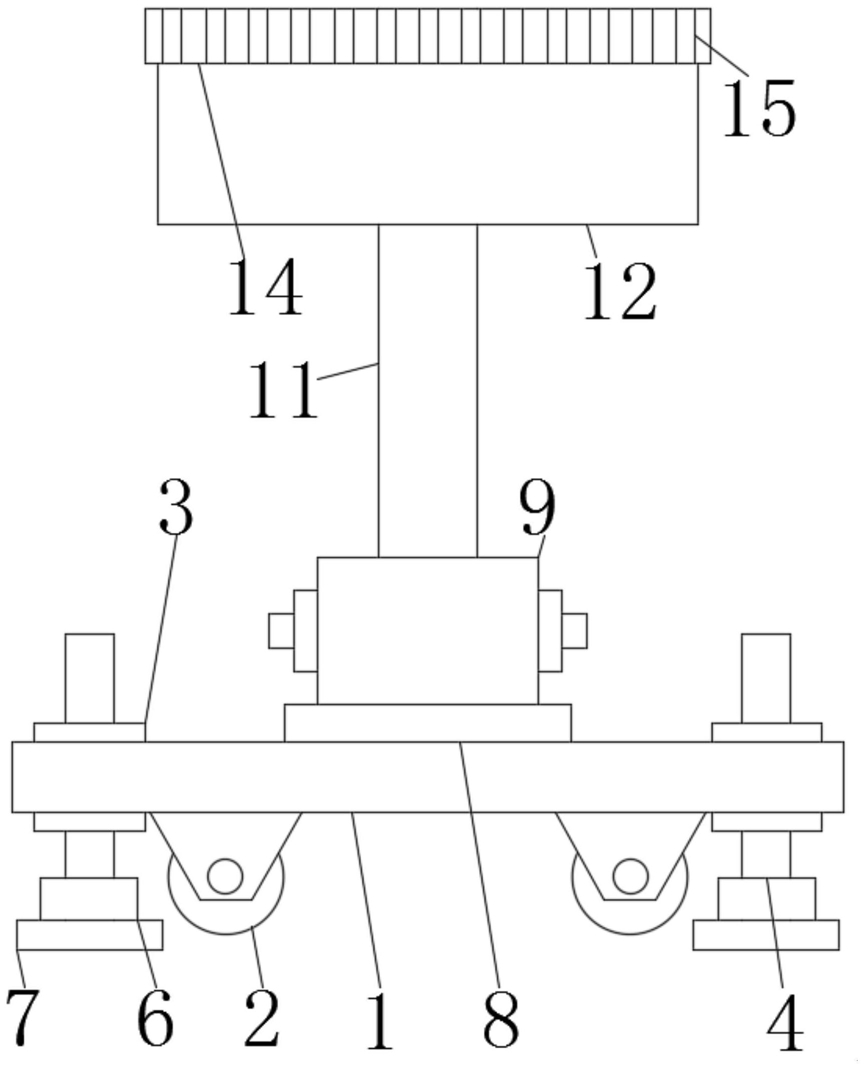

1.一种园林施工用可移动警示挡板,包括底座(1),其特征在于:所述底座(1)的底部两端均固定连接有车轮(2),所述底座(1)的两端内部均固定连接有螺纹套(3),所述螺纹套(3)的内表面活动连接有螺纹杆(4),所述螺纹杆(4)的底部固定连接有转动板(5),所述转动板(5)的外表面活动连接有安装套(6);

所述安装套(6)的底部固定连接有脚底(7),所述底座(1)的顶部固定连接有安装板(8),所述安装板(8)的顶部固定连接有承接套(9),所述承接套(9)的内表面固定连接有耐磨垫(10),所述耐磨垫(10)的内表面固定连接有支撑柱(11),所述支撑柱(11)的前侧面上部固定连接有警示挡板(12)。

2.根据权利要求1所述的一种园林施工用可移动警示挡板,其特征在于:所述螺纹杆(4)的外表面下部与安装套(6)活动连接;

所述螺纹杆(4)的顶部和底部分别位于底座(1)的上方和下方。

3.根据权利要求1所述的一种园林施工用可移动警示挡板,其特征在于:所述承接套(9)的内表面通过螺杆与支撑柱(11)固定连接;

所述车轮(2)位于两个脚底(7)之间。

4.根据权利要求1所述的一种园林施工用可移动警示挡板,其特征在于:所述警示挡板(12)的后侧面固定连接有固定套体(13);

所述固定套体(13)的内表面与支撑柱(11)固定连接。

5.根据权利要求1所述的一种园林施工用可移动警示挡板,其特征在于:所述支撑柱(11)的顶部固定连接有挡水板(14);

所述警示挡板(12)位于挡水板(14)的下方。

6.根据权利要求5所述的一种园林施工用可移动警示挡板,其特征在于:所述挡水板(14)的顶部开设有多个导水槽(15);

多个所述导水槽(15)由左至右等距离排列。
