专利号: 201922320531X
申请人: 常州工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

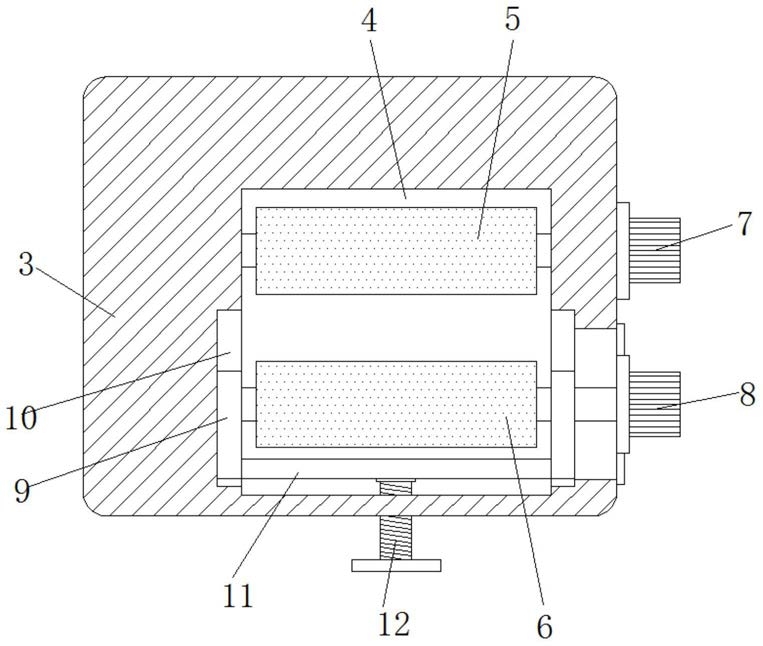

1.一种建筑材料边角打磨设备,包括支撑座(1)、抽风机(2)、第一伺服电机(7)与第二伺服电机(8),其特征在于,所述支撑座(1)的顶端固定有支撑台板(3),所述支撑台板(3)上开设有通槽(4),所述通槽(4)的两侧内壁之间分别转动安装有第一打磨辊(5)与第二打磨辊(6),所述第二打磨辊(6)的两端均设置有滑块(9),第二打磨辊(6)转动安装在所述滑块(9)上,两块所述滑块(9)分别滑动安装在所述通槽(4)的内壁上,且两块滑块(9)远离所述第一打磨辊(5)的一端之间固定有横板(11),所述横板(11)远离所述第二打磨辊(6)的一侧转动安装有调节螺杆(12),所述调节螺杆(12)贯穿所述支撑台板(3),且调节螺杆(12)与支撑台板(3)螺纹连接。

2.根据权利要求1所述的一种建筑材料边角打磨设备,其特征在于,所述第一伺服电机(7)通过螺栓固定在所述支撑台板(3)的外壁上,且第一伺服电机(7)的输出端与所述第一打磨辊(5)的一端同心固定。

3.根据权利要求1所述的一种建筑材料边角打磨设备,其特征在于,所述第二伺服电机(8)滑动安装在所述支撑台板(3)的外壁上,且第二伺服电机(8)的输出端与所述第二打磨辊(6)的一端同心固定。

4.根据权利要求3所述的一种建筑材料边角打磨设备,其特征在于,所述支撑台板(3)的外壁上固定有燕尾滑轨(13),所述第二伺服电机(8)的固定端开设有与其相适配的燕尾滑槽。

5.根据权利要求1所述的一种建筑材料边角打磨设备,其特征在于,所述通槽(4)的两侧内壁上均开设有滑槽(10),所述滑块(9)插设在所述滑槽(10)内。

6.根据权利要求1所述的一种建筑材料边角打磨设备,其特征在于,所述支撑座(1)的内部设置有收集腔,所述收集腔与所述通槽(4)连通,且所述抽风机(2)的进风端与所述收集腔的上端连通,并且抽风机(2)与收集腔的连接处设置有滤网。
