专利号: 2019223278664
申请人: 内蒙古元正精细化工有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 有机化学〔2〕
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

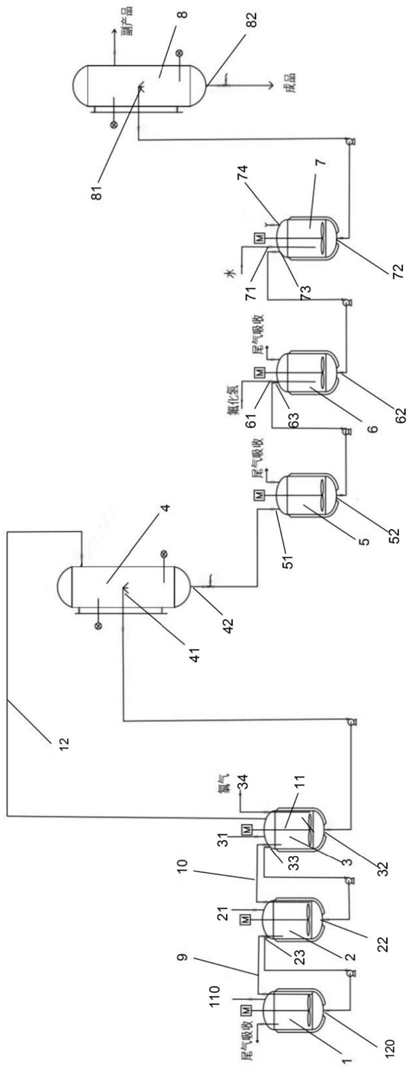

1.一种2-氯-3-三氟甲基吡啶合成装置,其特征在于,包括依次连通设置的多级氯化釜、第一精馏装置(4)、结晶釜(5)、氟化釜(6)、中和釜(7)、第二精馏装置(8);

所述多级氯化釜包括两级以上的氯化釜。

2.根据权利要求1所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述多级氯化釜包括一级氯化釜(3)、二级氯化釜(2)、三级氯化釜(1);

所述三级氯化釜(1)上端设置有第一进料口(110),下端设置有第一出料口(120);

所述二级氯化釜(2)上端设置有第二进料口(21)和第一倒料口(23),下端设置有第二出料口(22);

所述一级氯化釜(3)上端设置有第三进料口(31)、第二倒料口(33)和氯气导入口(34),下端设置有第三出料口(32);

所述三级氯化釜(1)和二级氯化釜(2)之间设置有第一氯气通道(9),所述二级氯化釜(2)和一级氯化釜(3)之间设置有第二氯气通道(10);

所述第一出料口(120)与第一倒料口(23)连通设置,所述第二出料口(22)和第二倒料口(33)连通设置。

3.根据权利要求2所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述第一精馏装置(4)设置有第四进料口(41)和第四出料口(42);所述第四进料口(41)与第三出料口(32)连通设置。

4.根据权利要求3所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述结晶釜(5)设置有第五进料口(51)和第五出料口(52);所述第五进料口(51)与第四出料口(42)连通设置。

5.根据权利要求4所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述氟化釜设置有氟化氢导入口(61)、第六出料口(62)和第六进料口(63);所述第六进料口(63)与第五出料口(52)连通设置。

6.根据权利要求5所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述中和釜(7)设置有水导入口(71)、第七出料口(72)、第七进料口(73)和碱导入口(74);所述第七进料口(73)与第六出料口(62)连通设置。

7.根据权利要求6所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述第二精馏装置(8)设置有第八进料口(81)和成品出料口(82);所述第八进料口(81)与第七出料口(72)连通设置。

8.根据权利要求2所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述三级氯化釜(1)、二级氯化釜(2)、一级氯化釜(3)、结晶釜(5)、氟化釜(6)和中和釜(7)中均设置有搅拌装置(11)。

9.根据权利要求2所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述一级氯化釜(3)和第一精馏装置(4)之间设置有回流管道(12)。

10.根据权利要求2所述的2-氯-3-三氟甲基吡啶合成装置,其特征在于,所述三级氯化釜(1)、结晶釜(5)和氟化釜(6)均设置有尾气吸收装置;所述第二精馏装置(8)设置有反应副产品收集装置。
