专利号: 2019223303191
申请人: 张翼飞
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

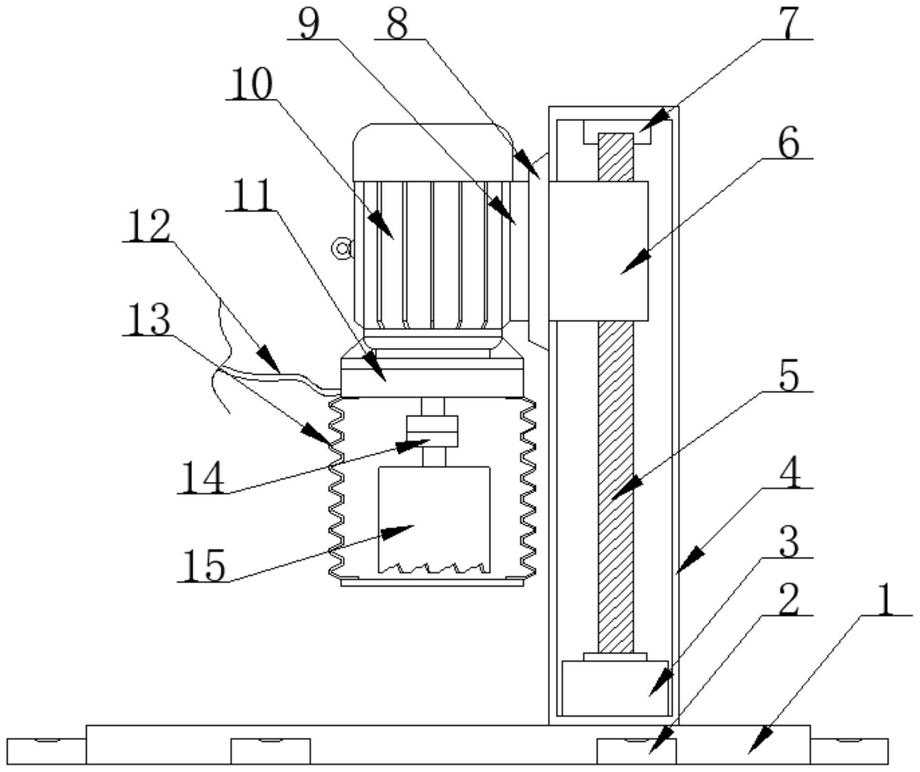

1.一种建筑混凝土防尘取样装置,包括底座(1),其特征在于:所述底座(1)的周侧焊接有若干固定块(2)并均匀分布,所述固定块(2)的表面开设有通孔,所述底座(1)的顶面固定安装有立柱(4),所述立柱(4)内腔的底面固定安装有缓降电机(3),所述缓降电机(3)的输出端固定连接有丝杆(5),所述丝杆(5)的表面转动套接升降块(6),所述升降块(6)的一侧延伸出立柱(4)的表面并固定连接有导块(8),所述导块(8)的另一侧固定安装有连接块(9),所述连接块(9)的另一侧固定安装有电机(10),所述电机(10)的底面固定安装有喷水盘(11),所述喷水盘(11)的底面固定安装有伸缩套(13),所述电机(10)的输出端固定连接有减速机(14),所述减速机(14)的输出端固定连接有取样钻头(15),所述取样钻头(15)的顶面开设有若干冷却孔(151),所述取样钻头(15)的表面开始设有螺旋状流道(152)。

2.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述立柱(4)内腔的顶面固定安装有轴承座(7),所述丝杆(5)的顶端与轴承座(7)转动连接,所述丝杆(5)的表面开设有螺纹,所述升降块(6)的内部开设有与丝杆(5)相适配的螺纹槽。

3.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述立柱(4)的一侧开设有长条通孔并呈竖直方向布置,所述升降块(6)的端部从长条通孔的内部穿出,所述导块(8)的一侧设置有滑轨,所述导块(8)通过滑轨与立柱(4)的侧面滑动连接。

4.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述喷水盘(11)的底面开设有转轴孔(111),所述电机(10)的输出端穿过转轴孔(111)的内部与减速机(14)的输入端固定连接。

5.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述喷水盘(11)为空心结构,所述喷水盘(11)的一侧固定连接有导管(12),所述喷水盘(11)的底面开设有若干喷孔(112)并均匀分布,所述喷孔(112)与喷水盘(11)的内部空腔相连通。

6.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述底座(1)的表面开设有直径大于伸缩套(13)直径的通孔,所述通孔位于底座(1)的表面中心,所述电机(10)、伸缩套(13)位于通孔的正上方。

7.根据权利要求1所述的一种建筑混凝土防尘取样装置,其特征在于:所述冷却孔(151)的直径为5-8mm,所述流道(152)的螺旋旋向与取样钻头(15)的旋转方向相反。
