专利号: 2019223342073
申请人: 苏州雅尼生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

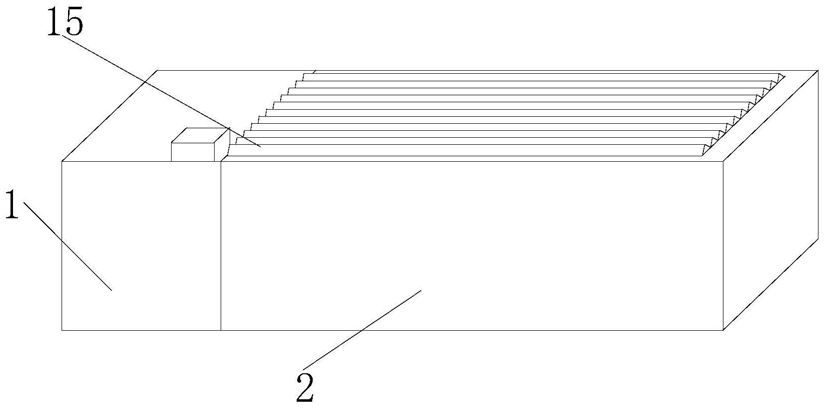

1.一种离子色谱用柱温箱,其特征在于:包括柱温箱本体(1)、便于观察结构和除尘结构,所述柱温箱本体(1)由柱箱壳(2)和加热箱(3)构成,且所述加热箱(3)位于柱箱壳(2)内;所述便于观察结构包括硅胶折叠柱箱盖(15)、固定板(4)、螺旋杆(5)和电机(10),所述硅胶折叠柱箱盖(15)一侧与柱温箱本体(1)的内侧壁活动连接;通过硅胶折叠柱箱盖(15)使加热箱(3)密封在柱箱壳(2)内,提高了柱温箱本体(1)的检测质量,且所述硅胶折叠柱箱盖(15)的另一侧与固定板(4)的一侧活动连接,所述固定板(4)的两端均位于滑槽(6)内,且所述固定板(4)的两端内侧壁均与螺旋杆(5)的环形面活动连接,使固定板(4)随着螺旋杆(5)的转动而发生移动,所述螺旋杆(5)的一端与电机(10)的输出端固定连接,使螺旋杆(5)随着电机(10)的转动而转动,所述电机(10)位于电机框(9)内;所述除尘结构包括导风腔(7)、注气口(14)、导气管(13)和风机腔(12),所述风机腔(12)与柱箱壳(2)的一侧壁固定连接,且所述风机腔(12)内安装有风机(11),所述风机(11)的输出端与导气管(13)的一端固定连接,所述导气管(13)的另一端与注气口(14)的一端固定连接,所述注气口(14)开设在导风腔(7)的一端,所述导风腔(7)开设在柱箱壳(2)的内侧壁上,且所述导风腔(7)的一侧等距开设有若干个导气小孔(8)。2.根据权利要求1所述的一种离子色谱用柱温箱,其特征在于:所述导气小孔(8)开设在柱箱壳(2)的一内侧壁上,且导气小孔(8)  的底端与加热箱(3)的顶端在同一水平线上。3.根据权利要求1所述的一种离子色谱用柱温箱,其特征在于:所述电机框(9)与柱箱壳(2)的内侧壁固定连接,且所述电机框(9)和风机腔(12)外表面均设置有防水涂层。4.根据权利要求1所述的一种离子色谱用柱温箱,其特征在于:所述螺旋杆(5)的两端环形面均与轴承的内侧壁固定连接,且轴承镶嵌在柱温箱本体(1)的内侧壁上。5.根据权利要求1所述的一种离子色谱用柱温箱,其特征在于:所述固定板(4)的一端安装密封垫,且密封垫内安装有磁铁。6.根据权利要求1所述的一种离子色谱用柱温箱,其特征在于:所述风机(11)通过导线与PLC控制器连接,且所述PLC控制器安装在柱温箱本体(1)上。
