专利号: 2019223380501
申请人: 扬州御宝厨房设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

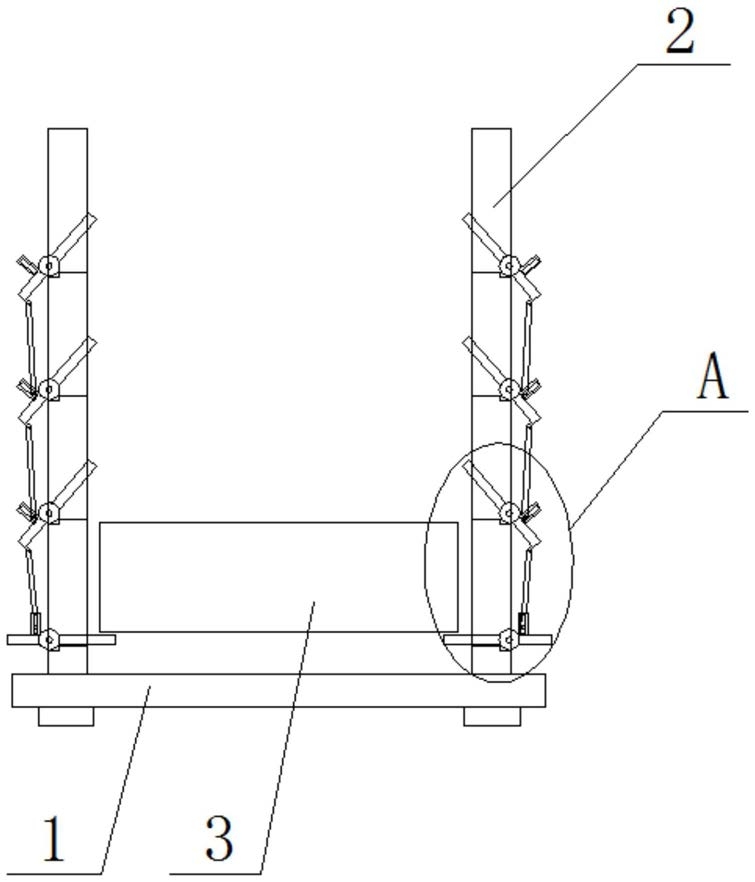

1.一种厨房用多功能不锈钢货架,包括底座(1),其特征在于,所述底座(1)的顶侧固定安装有两个侧板(2),两个侧板(2)的一侧均等距离间隔开设有多个长方形孔(10),位于底下的长方形孔(10)内转动安装有第一隔板(4),其他的长方形孔(10)内转动安装有第二隔板(6),第一隔板(4)和第二隔板(6)的两侧均延伸至长方形孔(10)外,两个第一隔板(4)上放置有位于两个侧板(2)上的货物(3)。

2.根据权利要求1所述的一种厨房用多功能不锈钢货架,其特征在于,所述长方形孔(10)的底侧内壁上开设有一侧为开口的转槽(11),第一隔板(4)和第二隔板(6)的中间位置均固定安装有转轴(5),转轴(5)活动安装在转槽(11)内,转轴(5)的两端均固定安装有连轴(12),两个连轴(12)相互远离的一端分别转动安装在长方形孔(10)的两侧内壁上。

3.根据权利要求1所述的一种厨房用多功能不锈钢货架,其特征在于,所述第一隔板(4)和第二隔板(6)的顶侧均固定安装有位于侧板(2)远离货物(3)一侧上的连接块(7),连接块(7)的一侧开设有滑动孔(13),滑动孔(13)内转动安装有转动杆(14),转动杆(14)的两端均延伸至滑动孔(13)外,转动杆(14)的一端固定安装有限位块(15),转动杆(14)的另一端固定安装有连杆(9),连杆(9)的顶端固定安装在相对应的第二隔板(6)的底部。

4.根据权利要求1所述的一种厨房用多功能不锈钢货架,其特征在于,所述第二隔板(6)的底部固定安装有活动块(8),连杆(9)的顶端与活动块(8)转动连接。

5.根据权利要求4所述的一种厨房用多功能不锈钢货架,其特征在于,所述活动块(8)的底端开设有两侧均为开口的转动孔(16),连杆(9)的顶端延伸至转动孔(16)内,连杆(9)的两侧均固定安装有位于转动孔(16)内的轴承(17),且轴承(17)转动安装在转动孔(16)的内壁上。
