专利号: 2019223433941
申请人: 无锡瀚诺光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

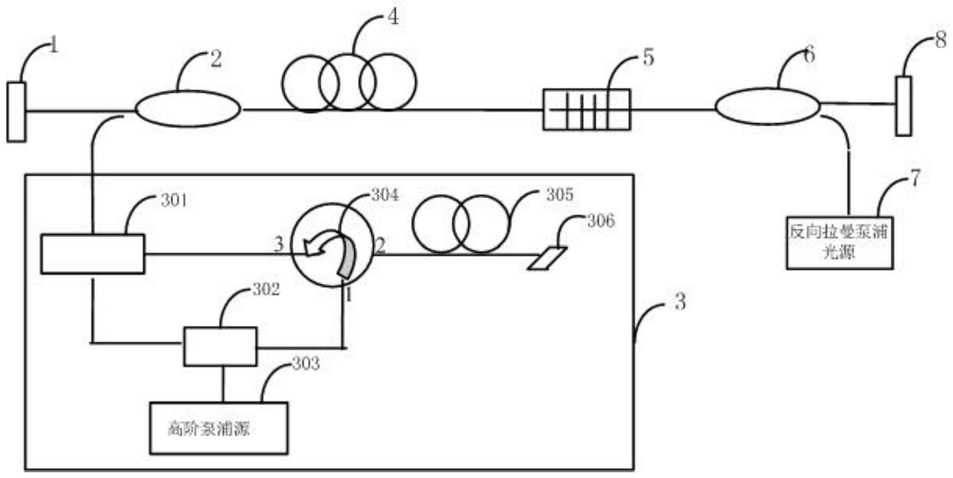

1.一种双向泵浦的二阶拉曼放大器,其特征在于,包括:信号输入端(1)、第一信号泵浦合波器(2)、前向组合拉曼泵浦光源(3)、传输光纤(4)、光纤光栅(5)、第二信号泵浦合波器(6)、反向拉曼泵浦光源(7)、信号输出端(8);

信号输入端(1)接第一信号泵浦合波器(2)的信号端,第一信号泵浦合波器(2)的反射端接前向组合拉曼泵浦光源(3),第一信号泵浦合波器(2)的公共端接传输光纤(4)的一端,传输光纤(4)的另一端接光纤光栅(5)的一端,光纤光栅(5)的另一端接第二信号泵浦合波器(6)的公共端,第二信号泵浦合波器(6)的信号端接信号输出端(8),第二信号泵浦合波器(6)的反射端接反向拉曼泵浦光源(7)。

2.如权利要求1所述的双向泵浦的二阶拉曼放大器,其特征在于,前向组合拉曼泵浦光源(3)还包括,第一信号泵浦合波器(2)的反射端接泵浦合波器(301)的公共端,泵浦合波器(301)的一个输入端接泵浦分束器(302)的一个输出端,泵浦合波器(301)的另外一个输入端接光纤环形器(304)端口3,光纤环形器(304)端口2接一段单模光纤(305),单模光纤(305)输出端接一根APC接头跳线(306);泵浦分束器(302)的另一个输出端接光纤环形器(304)端口1,泵浦分束器(302)的输入端接高阶泵浦源(303);

光纤环形器(304)的传输方向为沿其端口1->端口2->端口3;

高阶泵浦源(303)的泵浦波长为1365nm;

泵浦分束器(302)为可调分光器,两个输出端的分光比例从10%到90%可调。

3.如权利要求1所述的双向泵浦的二阶拉曼放大器,其特征在于,

光纤光栅(5)的反射波长位于1430~1480nm之间,反射带宽为0.5nm。

4.如权利要求1所述的双向泵浦的二阶拉曼放大器,其特征在于,

反向拉曼泵浦光源(7)为二阶拉曼泵浦激光器,其波长为1365nm。

5.如权利要求1所述的双向泵浦的二阶拉曼放大器,其特征在于,

传输光纤为单模光纤,长度大于75km。

6.如权利要求1或2所述的一种双向泵浦的二阶拉曼放大器,其特征在于,前向组合拉曼泵浦光源(3)包括的一段单模光纤(305),长度为10km,其作用是产生非相干的一阶泵浦光,其输出端连接一根APC接头跳线。

7.如权利要求1或2所述的一种双向泵浦的二阶拉曼放大器,其特征在于,前向组合拉曼泵浦光源(3)所包括的泵浦合波器(301)的两个输入端是具有波长选择性的,与泵浦分束器(302)连接的一端通过的波长为1300~1400nm;与光纤环形器(304)连接的一端通过的波长为1410~1490nm;泵浦合波器(301)的公共端通过的波长为1300~

1500nm。
