整体底盘
¥1500
专利号: 2019223436278
申请人: 江苏吉润住宅科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

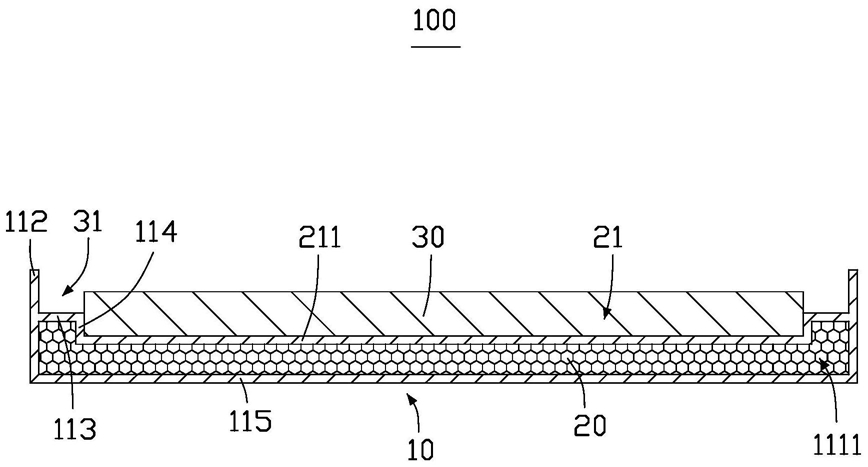

1.一种整体底盘,用于与复合墙板连接,包括蜂窝板以及设置于所述蜂窝板上的面砖,其特征在于:所述整体底盘还包括玻璃钢边框,所述玻璃钢边框包括承托板,所述承托板用以安装复合墙体,所述玻璃钢边框的底部连接第一玻璃钢树脂层,所述第一玻璃钢树脂层上粘结所述蜂窝板,所述蜂窝板上设有第二玻璃钢树脂层,所述第二玻璃钢树脂层与玻璃钢边框连接,所述第二玻璃钢树脂层上设有所述面砖,所述面砖远离所述蜂窝板的一面高于所述承托板所在的水平面。

2.如权利要求1所述的整体底盘,其特征在于:所述玻璃钢边框还包括主板和卡持板,所述主板和卡持板相互平行设置,所述承托板的两端分别垂直于所述主板和卡持板设置。

3.如权利要求2所述的整体底盘,其特征在于:所述主板、承托板及卡持板依次连接形成第一凹槽,所述蜂窝板周侧卡持于所述第一凹槽内。

4.如权利要求2所述的整体底盘,其特征在于:所述蜂窝板上设有第二凹槽,所述第二玻璃钢树脂层粘结于所述第二凹槽的底部,所述第二凹槽的周侧连接所述卡持板,所述面砖凸出所述第二凹槽设置。

5.如权利要求4所述的整体底盘,其特征在于:所述卡持板的底部与所述第二玻璃钢树脂层连接,所述卡持板远离所述蜂窝板的一侧卡持所述面砖。

6.如权利要求2所述的整体底盘,其特征在于:所述主板的长度长于所述卡持板,所述面砖高出所述承托板的部分与所述主板形成卡持部,用以卡持复合墙板。

7.如权利要求2所述的整体底盘,其特征在于:所述玻璃钢边框包括四个相同结构的连接件,所述连接件的两端设有倾斜面,相互连接的所述连接件对应的所述倾斜面相互抵接。

8.如权利要求7所述的整体底盘,其特征在于:所述倾斜面与所述主板的夹角为45°。

9.如权利要求1所述的整体底盘,其特征在于:所述面砖上设有开孔,所述开孔贯穿所述第二玻璃钢树脂层、所述蜂窝板及所述第一玻璃钢树脂层,所述开孔用以安装地漏。

10.如权利要求1所述的整体底盘,其特征在于:所述承托板为等腰梯形结构。
