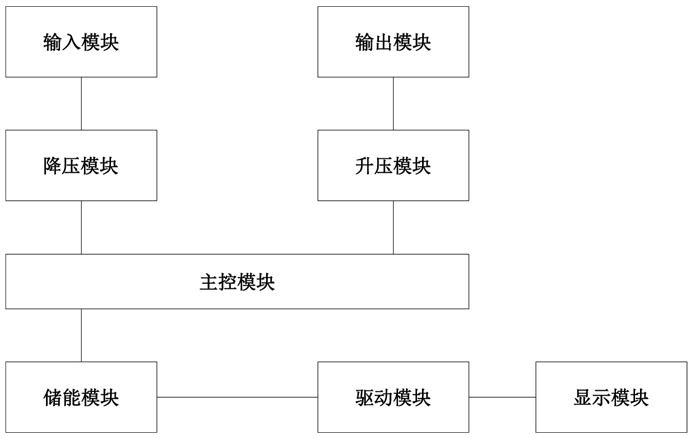

1.一种自带电子墨水屏的充电宝，所述充电宝设置有储能模块，其特征在于所述充电宝还设置有驱动模块和显示模块，所述驱动模块的输入端与所述储能模块的输出端电性连接，所述驱动模块的输出端与显示模块的输入端电性连接，所述显示模块为电子墨水屏Pin2。

2.根据权利要求1所述的自带电子墨水屏的充电宝，其特征在于所述驱动模块包括单片机STM1,所述单片机STM1的型号是STM32F103C8T6,所述单片机STM1设置有晶振电路、复位电路、下载接口SWD、串口U1和串口通信电路，所述电子墨水屏Pin2的1引脚接+3.3V直流电，所述电子墨水屏Pin2的2引脚接地，所述电子墨水屏Pin2的3引脚接所述单片机STM1的

46引脚，所述电子墨水屏Pin2的4引脚接所述单片机STM1的45引脚，所述电子墨水屏Pin2的

5引脚接所述单片机STM1的43引脚，所述电子墨水屏Pin2的6引脚接所述单片机STM1的42引脚，所述电子墨水屏Pin2的7引脚接所述单片机STM1的41引脚，所述电子墨水屏Pin2的8引脚接所述单片机STM1的40引脚。

3.根据权利要求2所述的自带电子墨水屏的充电宝，其特征在于所述晶振电路包括电阻R3、晶振Y2、电容C1、电容C2、晶振Y3、电容C18和电容C19，所述电阻R3的一端接所述单片机STM1的5引脚，所述电阻R3的另一端接所述单片机STM1的6引脚，所述晶振Y2的一端分两路，一路接所述电阻R3的一端和单片机STM1的5引脚之间的节点，另一路接所述电容C1的一端，所述晶振Y2的另一端分两路，一路接所述电阻R3的另一端和单片机STM1的6引脚之间的节点，另一路接所述电容C2的一端，所述电容C1的另一端和电容C2的另一端均接地；所述晶振Y3的一端分两路，一路接所述单片机STM1的3引脚，另一路接所述电容C18的一端，所述晶振Y3的另一端分两路，一路接所述单片机STM1的4引脚，另一路接所述电容C19的一端，所述电容C18的另一端和电容C19的另一端均接地。

4.根据权利要求2所述的自带电子墨水屏的充电宝，其特征在于所述复位电路包括按键KEY1、电容C5和电阻R4，所述按键KEY1的一端分三路，第一路接所述单片机STM1的7引脚，第二路接所述电容C5的一端，第三路通过所述电阻R4接+3.3V直流电，所述按键KEY1的另一端和电容C5的另一端均接地。

5.根据权利要求2所述的自带电子墨水屏的充电宝，其特征在于所述下载接口SWD的1引脚接+3.3V直流电，所述下载接口SWD的2引脚接地，所述下载接口SWD的3引脚接所述单片机STM1的37引脚，所述下载接口SWD的4引脚接所述单片机STM1的34引脚。

6.根据权利要求2所述的自带电子墨水屏的充电宝，其特征在于所述串口通信电路包括USB转串口芯片CH1、电容C15、电容C14、接口USB1、晶振Y1、电容C11、电容C12、电容C13、电阻R8、降压芯片IC1、电容C16、电容C17、二极管D1，所述USB转串口芯片CH1的型号是CH340G，所述降压芯片IC1的型号是AMS1117，所述USB转串口芯片CH1的1引脚接地，所述USB转串口芯片CH1的2引脚接所述二极管D1的负极，所述二极管D1的正极接所述单片机STM1的31引脚，所述USB转串口芯片CH1的3引脚通过所述电阻R8接所述单片机STM1的30引脚，所述USB转串口芯片CH1的4引脚通过所述电容C11接所述接口USB1的1引脚，所述USB转串口芯片CH1的5引脚接所述接口USB1的2引脚，所述USB转串口芯片CH1的6引脚接所述接口USB1的3引脚，所述接口USB1的4引脚接地，所述晶振Y1的一端分别两路，一路通过所述电容C12接地，另一路接所述USB转串口芯片CH1的7引脚，所述晶振Y1的另一端分别两路，一路通过所述电容C13接地，另一路接所述USB转串口芯片CH1的8引脚，所述USB转串口芯片CH1的16引脚分两路，一路通过所述电容C14接地，另一路通过所述电容C15接地，所述降压芯片IC1的1引脚分两路，一路通过所述电容C16接地，另一路接+5V直流电，所述降压芯片IC1的2引脚分两路，一路通过所述电容C17接地，另一路输出+3.3V直流电，所述降压芯片IC1的3引脚接地。
