专利号: 2019223480181
申请人: 南安市东佳数控科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

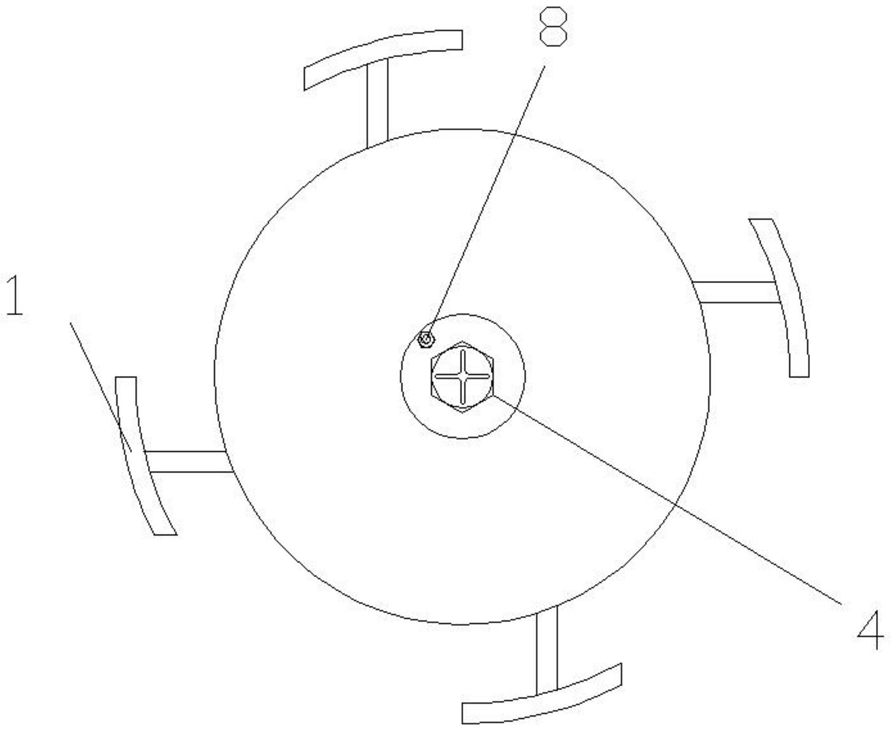

1.一种建材管切割加工用固定装置,其特征在于:其结构包括夹紧装置(1)、定位块(2)、基座(3)、封板(4)、螺栓(5)、螺母套(6)、固定杆(7)、限位螺杆(8)、齿轮(9),所述夹紧装置(1)贯穿于基座(3)中,所述封板(4)安装于基座(3)上方,所述螺栓(5)与螺母套(6)为螺纹连接,所述定位块(2)固定安装于基座(3)内壁上,所述螺母套(6)底部固定安装于基座(3)内壁上,所述固定杆(7)右侧与螺母套(6)为焊接结构,所述固定杆(7)末端焊接于基座(3)内壁上,所述固定杆(7)上设置有与螺杆(8)相匹配的螺孔,所述限位螺杆(8)贯穿于封板(4)与固定杆(7)螺纹连接,所述螺杆(8)安装于齿轮(9)左上方处,所述齿轮(9)固定安装于螺栓(5)中,所述夹紧装置(1)包括弧形臂(101)、齿条(102)、卡块(103)、固定栓(104),所述弧形臂(101)通过固定栓(104)固定安装于齿条(102)下方,所述齿条(102)与卡块(103)为焊接结构。

2.根据权利要求1所述的一种建材管切割加工用固定装置,其特征在于:所述夹紧装置(1)设置有四组,且所述四组夹紧装置(1)环形平均分布于基座(3)上。

3.根据权利要求2所述的一种建材管切割加工用固定装置,其特征在于:其中相对设置的两组所述夹紧装置(1)处于同一水平面,其余两组所述夹紧装置(1)也处于同一水平面,相邻两组夹紧装置(1)处于不同水平面。

4.根据权利要求1所述的一种建材管切割加工用固定装置,其特征在于:所述弧形臂(101)与定位块(2)为间隙配合,所述齿条(102)与齿轮(9)相啮合。

5.根据权利要求2所述的一种建材管切割加工用固定装置,其特征在于:所述弧形臂(101)外表面设置有防滑块。

6.根据权利要求1所述的一种建材管切割加工用固定装置,其特征在于:所述封板(4)嵌入安装于基座(3)中。
