专利号: 2019223480389
申请人: 绍兴明悠纺织科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

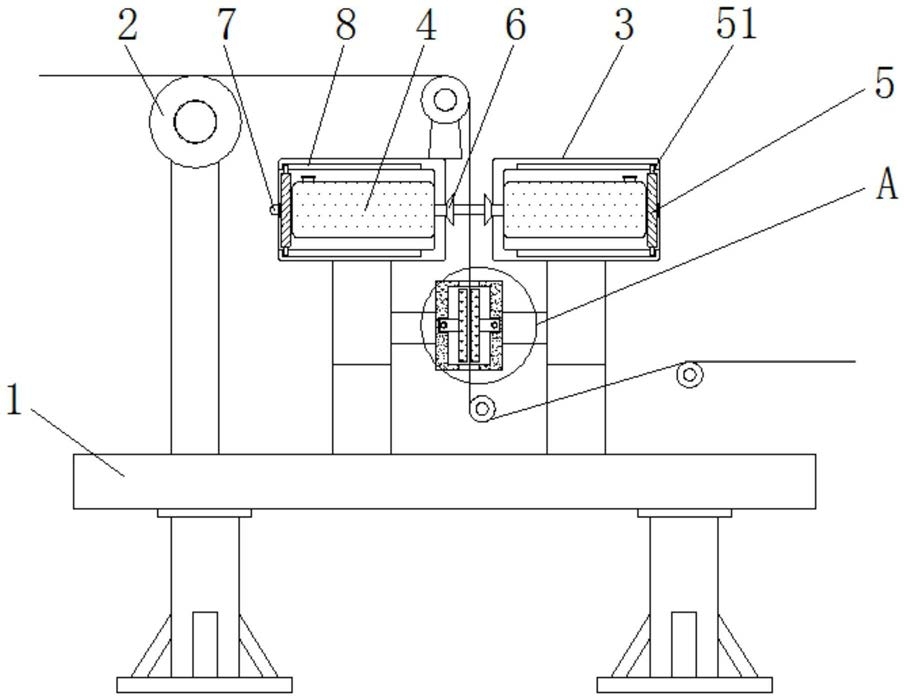

1.一种可提高上浆均匀性的纺织用上浆装置,包括工作台主体(1)和导向辊(2),其特征在于:所述工作台主体(1)的上方安装有导向辊(2),且导向辊(2)的右侧设置有2个固定框(3),并且固定框(3)的底端固定有工作台主体(1),所述固定框(3)与固定框(3)之间下方安装有安装框(9),且固定框(3)内部粘接连接有储浆气囊(4),并且储浆气囊(4)的外侧设置有移动板(5),所述移动板(5)的后端与第一螺纹杆(7)螺纹连接,且第一螺纹杆(7)的两端均与固定框(3)轴承连接,所述固定框(3)的内部上下两侧面均开设有限位槽(8),所述储浆气囊(4)的内侧安装有喷头(6),且喷头(6)的外端贯穿固定框(3),所述安装框(9)的内部左右两侧内壁均轴承连接有第二螺纹杆(12),且第二螺纹杆(12)的外侧螺纹连接有安装杆(11),并且安装杆(11)的外端粘接连接有均匀板(10),所述安装框(9)的前侧面内部轴承连接有转杆(13),且转杆(13)的左右两侧均设置有第二螺纹杆(12)。

2.根据权利要求1所述的一种可提高上浆均匀性的纺织用上浆装置,其特征在于:所述固定框(3)关于安装框(9)对称设置有2个,且固定框(3)的外侧为开口状结构。

3.根据权利要求1所述的一种可提高上浆均匀性的纺织用上浆装置,其特征在于:所述移动板(5)的上下两侧面均螺钉连接有限位块(51),且移动板(5)的后侧面螺钉连接有移动块(52),并且移动块(52)与第一螺纹杆(7)为螺纹连接,同时移动板(5)通过移动块(52)与第一螺纹杆(7)构成滑动结构。

4.根据权利要求1所述的一种可提高上浆均匀性的纺织用上浆装置,其特征在于:所述安装框(9)的俯视呈“口”字形结构,且安装框(9)的内部呈中空状结构,并且安装框(9)的竖向中心线与2个固定框(3)之间间距的竖向中心线相重合。

5.根据权利要求1所述的一种可提高上浆均匀性的纺织用上浆装置,其特征在于:所述均匀板(10)的长度等于安装框(9)长度的二分之一,且2个均匀板(10)之间的间距为0.5CM。

6.根据权利要求1所述的一种可提高上浆均匀性的纺织用上浆装置,其特征在于:所述第二螺纹杆(12)的后端通过涡旋弹簧(121)与安装框(9)相连接,且第二螺纹杆(12)的前端外侧键连接有旋转齿轮(122),并且第二螺纹杆(12)关于安装框(9)的竖向中心线设置有2个,所述转杆(13)的外侧键连接有半齿轮(131)。
