专利号: 2019223510401
申请人: 四川企易标信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高速公路施工用石块切割装置,包括切割装置(1),其特征在于:所述切割装置(1)的右侧设置有工作台(2),所述工作台(2)内腔的左侧固定连接有电机(3),所述电机(3)的输出轴焊接有齿轮一(4),所述工作台(2)内腔的左侧通过轴承转动连接有转杆(5),所述转杆(5)的表面固定连接有齿轮二(6),所述齿轮二(6)与齿轮一(4)相啮合,所述齿轮二(6)和齿轮一(4)的右侧均设置有移动机构(7),所述工作台(2)的内腔设置有限位机构(8),所述限位机构(8)的顶部设置有连接块(9),所述连接块(9)的顶部贯穿至工作台(2)的顶部并固定连接有固定板(10),所述工作台(2)顶部的前侧和后侧均开设有通孔(11),两个固定板(10)相对的一侧均固定连接有夹具(12),两个固定板(10)相对一侧的顶部和底部均设置有辅助机构(13)。

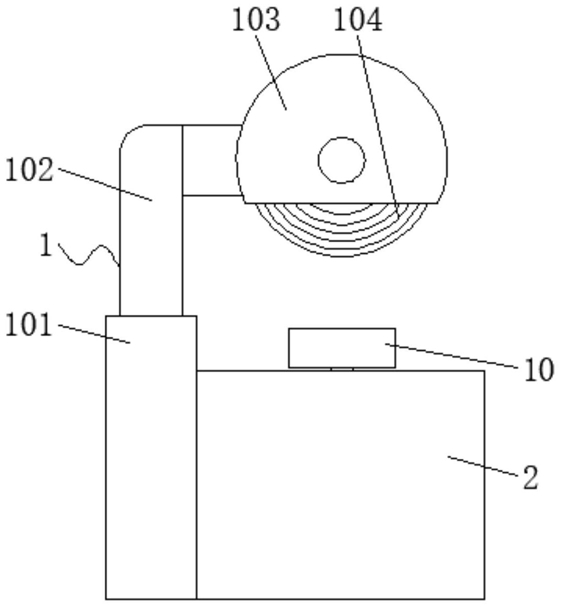

2.根据权利要求1所述的一种高速公路施工用石块切割装置,其特征在于:所述切割装置(1)包含有固定杆(101),所述固定杆(101)的内腔滑动连接有活动杆(102),所述活动杆(102)的一侧固定连接有防护盖(103),所述防护盖(103)的内腔设置有刀具(104),所述固定杆(101)的右侧与工作台(2)固定连接。

3.根据权利要求1所述的一种高速公路施工用石块切割装置,其特征在于:所述移动机构(7)包含有固定于齿轮二(6)和齿轮一(4)右侧的凸块(71),所述凸块(71)的表面活动连接有固定环(72)。

4.根据权利要求3所述的一种高速公路施工用石块切割装置,其特征在于:所述限位机构(8)包含有固定于工作台(2)内腔的滑杆(81),所述滑杆(81)表面的两侧均滑动连接有滑座(82),所述滑座(82)的底部与固定环(72)固定连接,所述滑座(82)的顶部与连接块(9)固定连接。

5.根据权利要求1所述的一种高速公路施工用石块切割装置,其特征在于:所述辅助机构(13)包含有固定于两个固定板(10)相对一侧顶部和底部的壳体(131),所述壳体(131)内腔的一侧固定连接有弹簧(132),所述弹簧(132)的一端固定连接有辅助板(133),所述辅助板(133)的一侧贯穿至壳体(131)的外侧。
