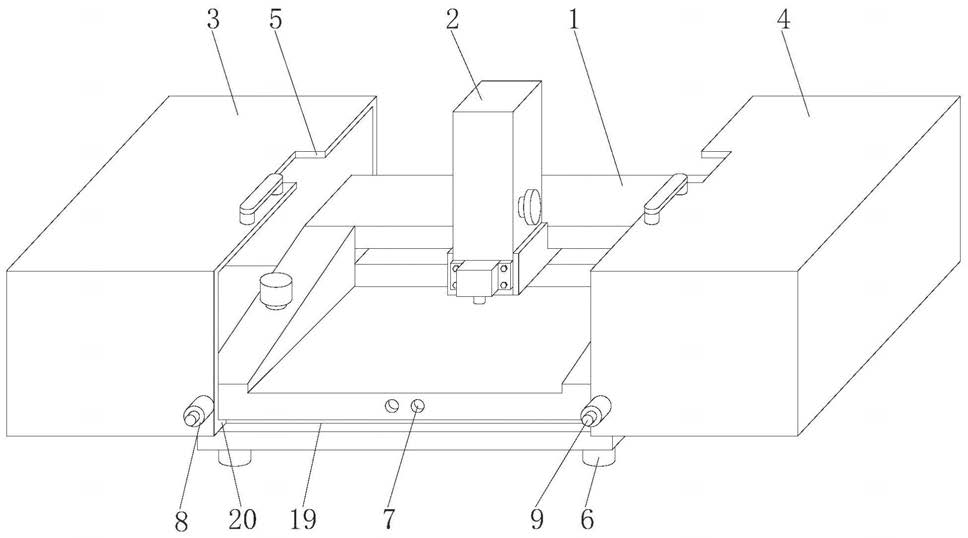

1.一种薄层电动点样器,其特征在于:包括从左到右依次安装的第一防护壳(3)、点样器本体(1)、点样机架(2)、复位结构、限位槽(7)、限位结构和第二防护壳(4);
所述复位结构包括第一固定板(11)、第二固定板(12)、导向杆(14)和复位弹簧(15),所述导向杆(14)的一端端面与所述第二固定板(12)的一侧侧面固接,所述第二固定板(12)的侧面开有通孔(121),且所述导向杆(14)的外端贯穿所述通孔(121);所述复位弹簧(15)位于所述第一固定板(11)与所述第二固定板(12)之间,所述复位弹簧(15)套接于所述导向杆(14)表面,且所述导向杆(14)的外端螺合有固定螺母(13);
所述限位结构包括套筒(8)、拉杆(9)、限位柱(16)和限位板(17),所述套筒(8)的内部开有活动腔(81),所述限位板(17)套接于所述活动腔(81)内部,所述拉杆(9)的一端贯穿所述套筒(8)的外端端面,且所述拉杆(9)的一端与所述限位板(17)侧面固接;所述套筒(8)的内部套接有夹紧弹簧(18),所述夹紧弹簧(18)套接于所述拉杆(9)表面,且所述限位板(17)的另一侧侧面固接有限位柱(16)。
2.根据权利要求1所述的一种薄层电动点样器,其特征在于:所述点样机架(2)与所述点样器本体(1)滑动连接,且所述点样器本体(1)的后侧侧面固接有所述第一固定板(11),且所述点样器本体(1)底端固接有支撑柱(6)。
3.根据权利要求1所述的一种薄层电动点样器,其特征在于:所述第一防护壳(3)与所述第二防护壳(4)的顶端均开有凹槽(5),所述第一防护壳(3)与所述第二防护壳(4)后侧面均开有侧槽(10),所述侧槽(10)的一端设有所述第二固定板(12),且所述第二固定板(12)固接在所述第一防护壳(3)和所述第二防护壳(4)侧面。
4.根据权利要求1所述的一种薄层电动点样器,其特征在于:所述点样器本体(1)的前端端面开有滑槽(19),所述第一防护壳(3)与所述第二防护壳(4)的内侧壁上均固接有滑块(20),且所述滑块(20)与所述滑槽(19)滑动连接。
5.根据权利要求1所述的一种薄层电动点样器,其特征在于:所述限位槽(7)开设在所述点样器本体(1)的前端端面,且所述限位柱(16)末端卡合在所述限位槽(7)内部。
6.根据权利要求1所述的一种薄层电动点样器,其特征在于:所述第一防护壳(3)与所述第二防护壳(4)的结构相同,且两者的顶端均固接有把手。
