专利号: 2019223553093
申请人: 俞秀林
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

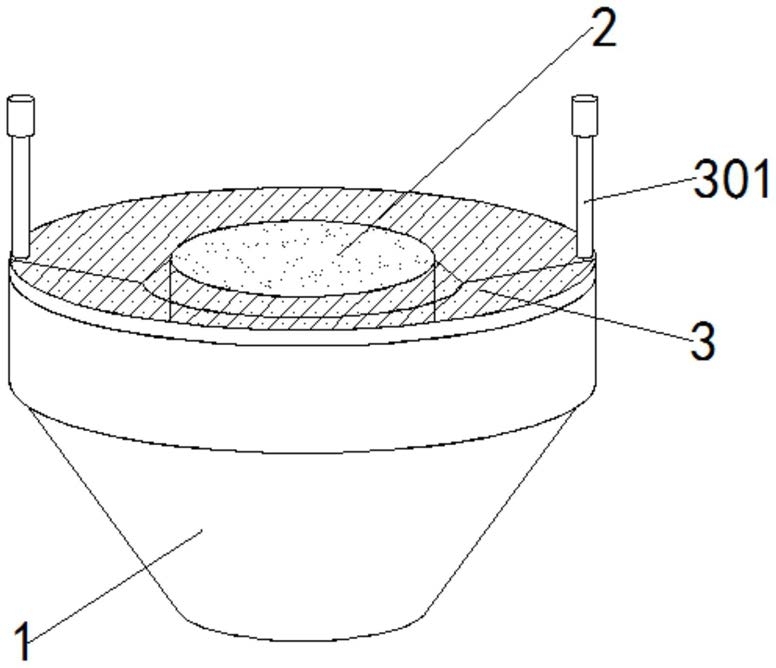

1.一种浴室污水过滤辅助结构,包括装置外壳(1)、过滤芯(2)、进水口(201)、套环(3)、提起柱(301)和阻拦片(302),其特征在于,所述装置外壳(1)内部中间固定连接有过滤芯(2),所述过滤芯(2)四周表面开孔设置有进水口(201),所述装置外壳(1)和过滤芯(2)之间卡接设置有套环(3),所述套环(3)左右两侧卡接设置有提起柱(301),所述套环(3)内侧表面固定连接有阻拦片(302)。

2.根据权利要求1所述的浴室污水过滤辅助结构,其特征在于:所述进水口(201)呈长条状,且过滤芯(2)顶部设置有滤网。

3.根据权利要求1所述的浴室污水过滤辅助结构,其特征在于:所述套环(3)直径小于装置外壳(1),且套环(3)顶部设置有圆形凹槽,且圆形凹槽与过滤芯(2)呈卡接设置。

4.根据权利要求1所述的浴室污水过滤辅助结构,其特征在于:所述阻拦片(302)呈“V”形状,且阻拦片(302)之间的夹角为45-90°。

5.根据权利要求1所述的浴室污水过滤辅助结构,其特征在于:所述阻拦片(302)分布有若干个,且阻拦片(302)之间间隔有间隙。
