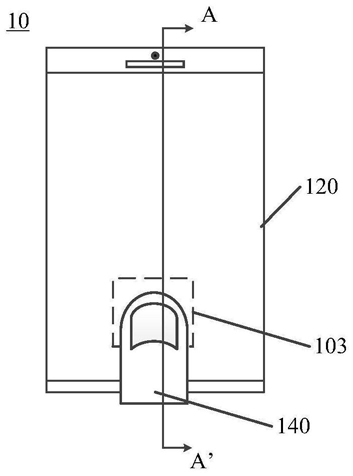

1.一种指纹识别装置,其特征在于,应用于具有液晶显示LCD屏的电子设备,所述LCD屏包括背光模组,所述指纹识别装置包括:指纹识别模组,所述指纹识别模组用于设置在所述背光模组的下方,所述指纹识别模组用于接收红外光源发出的照射人体手指后返回的并穿过所述背光模组的红外光信号以获取所述人体手指的指纹图像;
其中,所述背光模组包括导光板和反射膜,所述导光板设置在所述反射膜的上方,所述导光板与所述指纹识别模组相对的下表面设置有凹槽,所述指纹识别模组用于设置在所述凹槽的下方。
2.根据权利要求1所述的指纹识别装置,其特征在于,所述凹槽的深度被设置为使得所述指纹图像中的干涉条纹之间的间距小于所述人体手指的指纹纹路之间的间距。
3.根据权利要求1所述的指纹识别装置,其特征在于,所述凹槽的底面到所述反射膜的上表面的竖直高度大于或等于20微米。
4.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述凹槽在平行于所述LCD屏方向上的尺寸大于等于所述指纹识别模组的视场角FOV在导光板上所对应的尺寸。
5.根据权利要求1所述的指纹识别装置,其特征在于,所述凹槽在平行于所述LCD屏方向上的尺寸大于等于所述指纹识别模组的FOV在所述凹槽的上沿位置所对应的尺寸。
6.根据权利要求1所述的指纹识别装置,其特征在于,所述导光板的下表面设置有导光点,所述凹槽区域的导光点的密度和所述凹槽的周围区域的导光点的密度不同。
7.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述凹槽的形状为圆形或方形。
8.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述背光模组还包括钢板,设置在所述反射膜的下方,所述钢板上形成有开孔,所述指纹识别模组用于设置在所述开孔的下方以接收从所述人体手指返回的并穿过所述开孔的所述红外光信号。
9.根据权利要求8所述的指纹识别装置,其特征在于,所述开孔的尺寸大于等于所述指纹识别模组的FOV在所述钢板上对应的尺寸,以使在所述指纹识别模组的FOV范围内的从人体手指返回的红外光信号能够被所述指纹识别模组接收。
10.根据权利要求8所述的指纹识别装置,其特征在于,所述凹槽开设在所述导光板的中间区域或者中间偏下区域,以使所述指纹识别模组的指纹检测区域位于所述LCD屏的显示区域的中间位置或者中间偏下位置。
11.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述红外光信号在所述反射膜上的透光率大于用于LCD屏的图像显示的光信号在所述反射膜上的透光率。
12.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述红外光信号在所述反射膜上的反射率小于用于LCD屏的图像显示的光信号在所述反射膜上的反射率。
13.根据权利要求1至3中任一项所述的指纹识别装置,其特征在于,所述指纹识别模组包括:指纹传感器,用于接收将从所述人体手指返回的所述红外光信号以获取所述人体手指的指纹图像;
光学组件,设置在所述传感器像素的上方,用于将从所述人体手指返回的所述红外光信号导引至所述传感器像素以进行光学指纹检测。
14.一种背光模组,其特征在于,包括导光板和反射膜,所述导光板设置在所述反射膜的上方,所述导光板的下表面设置有凹槽,所述凹槽的下方用于设置指纹识别模组以实现屏下光学指纹检测;
其中,红外光源发出的照射人体手指后返回的红外光信号透过所述背光模组传输至所述指纹识别模组,所述红外光信号用于获取所述人体手指的指纹图像。
15.根据权利要求14所述的背光模组,其特征在于,所述凹槽的深度被设置为使得所述指纹图像中的干涉条纹之间的间距小于所述人体手指的指纹纹路之间的间距。
16.根据权利要求14所述的背光模组,其特征在于,所述凹槽的底面到所述反射膜的上表面的竖直高度大于或等于20微米。
17.根据权利要求14至16中任一项所述的背光模组,其特征在于,所述凹槽在平行于所述LCD屏方向上的尺寸大于等于所述指纹识别模组的视场角FOV在导光板上所对应的尺寸。
18.根据权利要求17所述的背光模组,其特征在于,所述凹槽在平行于所述LCD屏方向上的尺寸大于等于所述指纹识别模组的FOV在所述凹槽的上沿位置所对应的尺寸。
19.根据权利要求14至16中任一项所述的背光模组,其特征在于,所述导光板的下表面设置有导光点,所述凹槽区域的导光点的密度和所述凹槽的周围区域的导光点的密度不同。
20.根据权利要求14至16中任一项所述的背光模组,其特征在于,所述凹槽的形状为圆形或方形。
21.根据权利要求14至16中任一项所述的背光模组,其特征在于,所述背光模组还包括钢板,设置在所述反射膜的下方,所述钢板上形成有开孔,所述指纹识别模组用于设置在所述开孔的下方以接收从所述人体手指返回的并穿过所述开孔的所述红外光信号。
22.根据权利要求21所述的背光模组,其特征在于,所述开孔的尺寸大于等于所述指纹识别模组的FOV在所述钢板上对应的尺寸,以使在所述指纹识别模组的FOV范围内的从人体手指返回的红外光信号能够被所述指纹识别模组接收。
23.根据权利要求21所述的背光模组,其特征在于,所述凹槽开设在所述导光板的中间区域或者中间偏下区域,以使所述指纹识别模组的指纹检测区域位于所述LCD屏的显示区域的中间位置或者中间偏下位置。
24.一种电子设备,其特征在于,包括:液晶面板;
背光模组,为所述液晶面板提供背光光源,所述背光模组包括导光板和反射膜,所述导光板设置在所述反射膜的上方,所述导光板的下表面设置有凹槽;
如权利要求1至13中任一项所述的指纹识别装置,所述指纹识别装置包括指纹识别模组,其中,所述指纹识别模组设置在所述凹槽的下方,用于接收红外光源发出的照射人体手指后返回的并穿过所述背光模组的红外光信号以获取所述人体手指的指纹图像。
25.一种显示屏,其特征在于,包括:
权利要求14至23中任一项所述的背光模组。
26.一种电子设备,其特征在于,包括:如权利要求25所述的显示屏。
