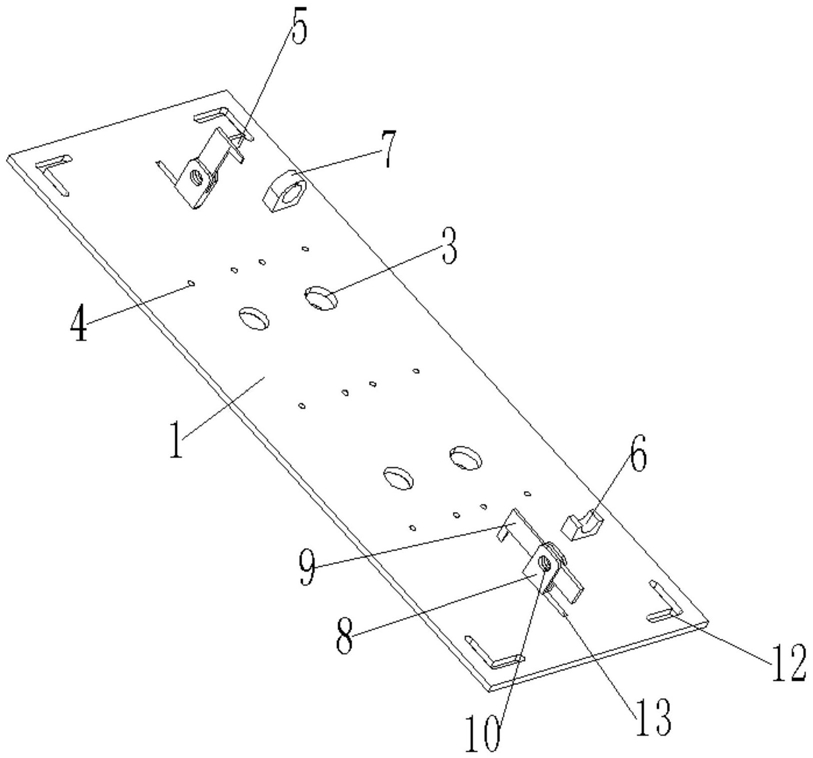

1.一种周转架部件工装装置，其特征在于，包括基板(1)、设置于所述基板(1)底部的定位板(2)、设置于所述基板(1)表面上的活动卡件、设置于所述活动卡件一侧的组合定位件，其中所述基板(1)和所述定位板(2)均呈对称设置，所述基板(1)和所述定位板(2)上均贯穿有多个定位插孔(3)和多个连接孔(4)。

2.根据权利要求1所述的周转架部件工装装置，其特征在于，所述组合定位件包括设置于所述基板(1)表面上的限位件(5)、设置于所述限位件(5)一侧的U型座(6)、设置于所述限位件(5)与所述U型座(6)之间的定位套(7)，其中所述定位套(7)的截面呈类似“凸”字型，所述限位件(5)、所述定位套(7)和所述U型座(6)位于同一条直线上。

3.根据权利要求1所述的周转架部件工装装置，其特征在于，所述活动卡件包括设置于所述基板(1)表面上的卡件座(8)、与所述卡件座(8)相连接的翻转卡件(9)、设置于所述卡件座(8)内用于连接所述翻转卡件(9)与所述卡件座(8)的转轴(10)，其中所述翻转卡件(9)呈类似“7”字型且水平方向呈锥型。

4.根据权利要求1所述的周转架部件工装装置，其特征在于，所述定位板(2)包括12个所述连接孔(4)、4个所述定位插孔(3)、设置于所述定位插孔(3)内的托边(11)，其中所述托边(11)的底面与所述定位板(2)的底面位于同一水平面，12个所述连接孔(4)等分为3列，3列所述连接孔(4)分别位于所述定位板(2)表面上的左右两侧和中间位置，左侧所述连接孔(4)和中间位置的所述连接孔(4)之间设置有2个所述定位插孔(3)，右侧所述连接孔(4)和中间位置的所述连接孔(4)之间设置有2个所述定位插孔(3)，靠近所述组合定位件的2个所述定位插孔(3)呈椭圆形，远离所述组合定位件的2个所述定位插孔(3)呈圆形。

5.根据权利要求1所述的周转架部件工装装置，其特征在于，所述基板(1)包括12个所述连接孔(4)且每个所述连接孔(4)与所述定位板(2)上的所述连接孔(4)的大小和位置均相对应、4个所述定位插孔(3)且每个所述定位插孔(3)与所述定位板(2)上的所述定位插孔(3)的大小和位置均相对应、设置于所述基板(1)表面上且贯穿的4个呈“L”型的固定槽(12)、设置于所述基板(1)中心线上的2个呈矩形的卡槽(13)，其中4个所述固定槽(12)分别靠近所述基板(1)的四个直角，所述卡槽(13)所在的直线与所述连接孔(4)所在的直线呈垂直关系。
