专利号: 2019223626592
申请人: 响水镍响金属科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

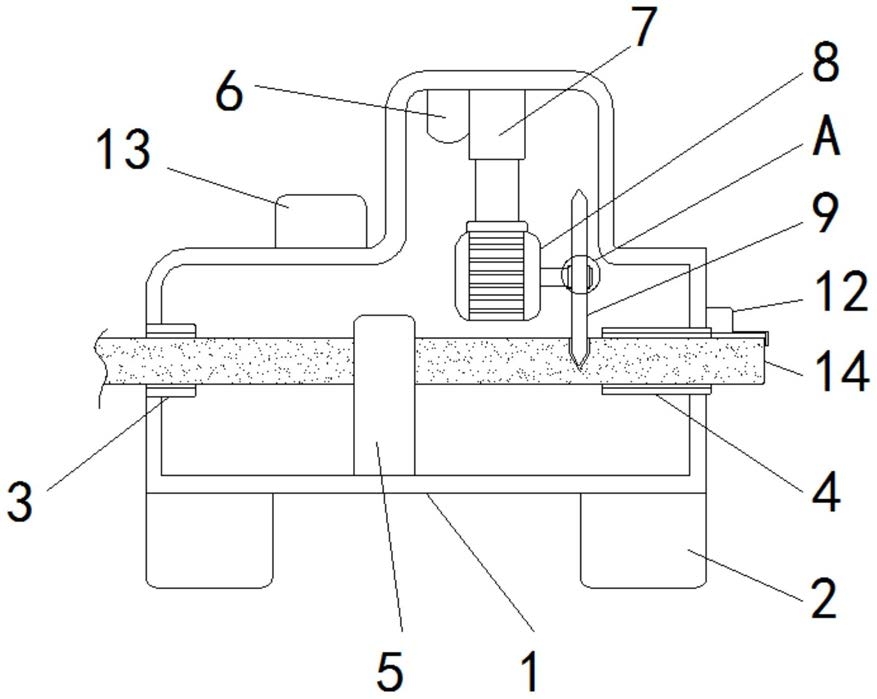

1.一种不锈钢棒材生产用切割装置,包括机壳(1)和不锈钢棒(14),其特征在于:所述机壳(1)的底部固定安装有支撑腿(2),所述机壳(1)左侧的内壁固定安装有入料导管(3),所述机壳(1)的左侧开设有入料孔(31),所述机壳(1)右侧的内壁固定安装有延伸至机壳(1)外部的出料导管(4),所述机壳(1)的内底壁固定安装有导向块(5),所述机壳(1)的内顶壁固定安装有液压缸(6),所述机壳(1)的内顶壁且位于液压缸(6)的右侧固定安装有液压推杆(7),所述液压推杆(7)的底部固定安装有切割电机(8),所述切割电机(8)输出轴的表面活动安装有切割片(9),所述切割片(9)的右侧活动安装有法兰(10),所述法兰(10)的内部活动安装有固定螺栓(11),所述机壳(1)的右侧且位于出料导管(4)的顶部固定安装有测量卷尺(12),所述机壳(1)的顶部固定安装有控制器(13)。

2.根据权利要求1所述的一种不锈钢棒材生产用切割装置,其特征在于:所述机壳(1)的材质为不锈钢,机壳(1)的形状为‘凸’字形。

3.根据权利要求1所述的一种不锈钢棒材生产用切割装置,其特征在于:所述支撑腿(2)的材质为铁,支撑腿(2)的形状为圆柱形,支撑腿(2)的数量为四个,四个所述支撑腿(2)等距分布在机壳(1)底部的四周。

4.根据权利要求1所述的一种不锈钢棒材生产用切割装置,其特征在于:所述入料导管(3)和出料导管(4)的材质均为铝合金,入料导管(3)和出料导管(4)的形状均为倒‘8’形,出料导管(4)的长度大于入料导管(3)的长度。

5.根据权利要求1所述的一种不锈钢棒材生产用切割装置,其特征在于:所述导向块(5)的材质为铝合金,导向块(5)的顶部开设有与入料导管(3)对应的倒‘8’字槽,倒‘8’字槽的底壁与入料导管(3)的内底壁所处高度相等。

6.根据权利要求1所述的一种不锈钢棒材生产用切割装置,其特征在于:所述控制器(13)分别与液压缸(6)和切割电机(8)电连接,所述切割片(9)垂直下移的位置与出料导管(4)的左端垂直面之间间隔距离为零至二厘米。
