专利号: 2019223736183
申请人: 天津工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

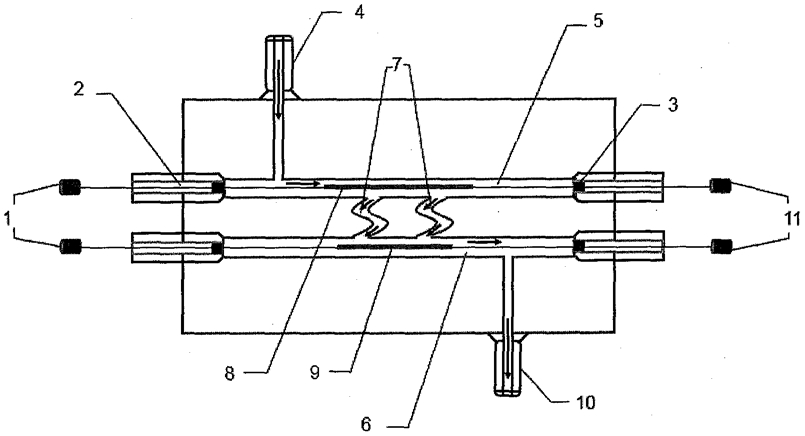

1.一种具有双微流体通道的双参量光纤传感检测装置,其特征在于,包括两种光纤传感结构制成的传感头,微流体1通道,其左上方设置有流体入口,微流体2通道,其右下方设置有流体出口,微流体1通道和微流体2通道之间设有两通口以相互连接,光纤凹槽,柱形塞;入射光源接头和信号接收接头分别与传感光纤两侧的单模传输光纤连接,宽带光源与所述入射光源接头连接,光谱分析仪与所述信号接收接头连接。

2.根据权利要求1所述的一种具有双微流体通道的双参量光纤传感检测装置,其特征在于,微流体1通道和微流体2通道中传感光纤部分所在通道设置为方形结构,与其相连两侧通道设置为圆柱形结构。

3.根据权利要求1所述的一种具有双微流体通道的双参量光纤传感检测装置,其特征在于,光纤凹槽设计为长柱形结构,其与微流体通道相连部分打通一微圆孔,柱形塞也打通同样大小微圆孔,传感光纤两侧的单模传输光纤可从此孔穿出,并在柱形塞微孔外侧点胶固定封口。

4.根据权利要求1所述的一种具有双微流体通道的双参量光纤传感检测装置,其特征在于,微流体1通道和微流体2通道之间设有两个通口以相互连接,通口设计为螺旋柱形结构。
