专利号: 201922373622X
申请人: 济南腾达包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

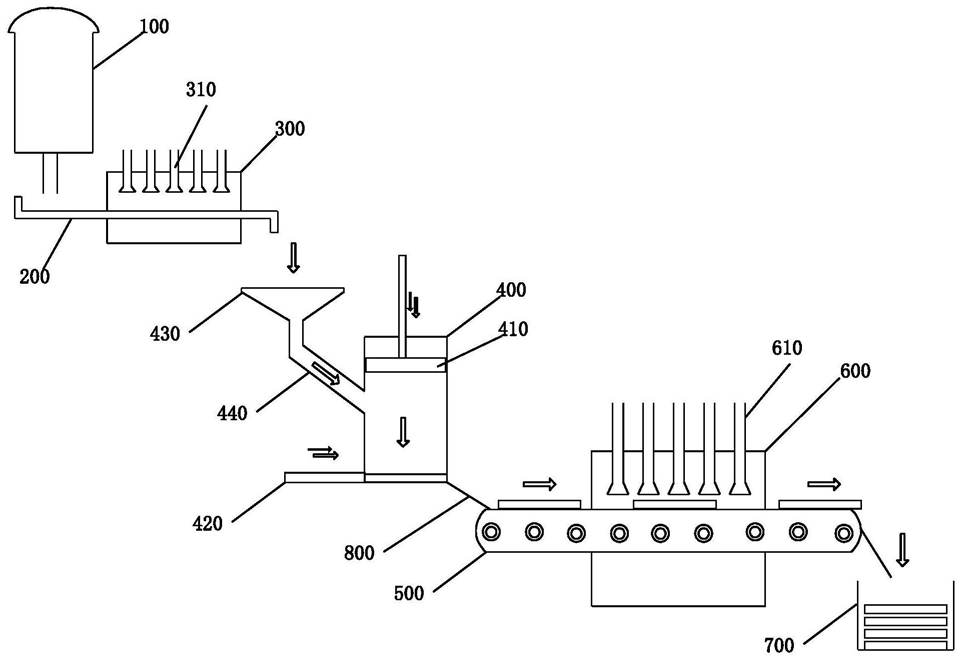

1.一种具有废料回收功能的珍珠棉复合机,该珍珠棉复合机设置有废料回收设备,其特征在于,所述废料回收设备包括:高温熔罐(100)、降温槽(200)、第一风柜(300)、挤压箱(400)、输送带(500)、第二风柜(600)及收纳箱(700);

所述高温熔罐(100)与所述降温槽(200)连接,以使所述高温熔罐(100)熔化后的废料液进入所述降温槽(200)中散热;

所述第一风柜(300)设置有多个第一风管(310),所述降温槽(200)穿过所述第一风柜(300),以使所述第一风管(310)对流经所述第一风柜(300)的废料液进行吹风降温;

所述挤压箱(400)与所述降温槽(200)连接,所述挤压箱(400)中设置有挤压板(410),所述挤压板(410)连接有液压缸,以驱动所述挤压板(410)将所述挤压箱(400)中的废料液挤压成废料薄板;

所述输送带(500)与所述挤压箱(400)连接,所述输送带(500)穿过所述第二风柜(600),所述第二风柜(600)设置有多个第二风管(610),以使所述第二风管(610)对途径所述第二风柜(600)的废料薄板进行吹风降温;

所述收纳箱(700)设置在所述输送带(500)末端下方,以使所述输送带(500)上的废料薄板落入所述收纳箱(700)中。

2.根据权利要求1所述的具有废料回收功能的珍珠棉复合机,其特征在于,还包括集料漏斗(430)和输料斜管(440);

所述集料漏斗(430)设置于所述降温槽(200)末端下方,所述输料斜管(440)的两端分别与所述集料漏斗(430)和所述挤压箱(400)连接。

3.根据权利要求1所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述挤压箱(400)设置有推料板(420),以使所述推料板(420)将所述挤压箱(400)中挤压成型的废料薄板推出而落入所述输送带(500)上。

4.根据权利要求3所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述挤压箱(400)和所述输送带(500)之间连接有导料板(800),以使废料薄板经过该导料板(800)从所述挤压箱(400)中落入所述输送带(500)上。

5.根据权利要求1所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述高温熔罐(100)为熔化温度高低可以调节的熔罐。

6.根据权利要求1所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述第二风管(610)的数量多于所述第一风管(310)的数量。

7.根据权利要求6所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述第二风管(610)和所述第一风管(310)均为吹风温度高低可以调节的风管。

8.根据权利要求1-7中任一项所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述降温槽(200)的水平高度低于所述高温熔罐(100)的水平高度,所述挤压箱(400)的水平高度低于所述降温槽(200)的水平高度,所述输送带(500)的水平高度低于所述挤压箱(400)的水平高度。

9.根据权利要求8所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述降温槽(200)内壁光滑。

10.根据权利要求8所述的具有废料回收功能的珍珠棉复合机,其特征在于,所述挤压箱(400)由不锈钢构成。
