专利号: 201922375309X
申请人: 沈阳建筑大学
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种装配式钢筋混凝土梁柱节连接结构,其特征在于,包括预制钢筋混凝土梁a、预制钢筋混凝土梁b、预制钢筋混凝土预制上柱、预制钢筋混凝土预制下柱和连接构件;

所述预制钢筋混凝土梁a一端设有凹槽,且设有预制梁预留孔洞a、预制梁预留孔洞b和预制梁预留孔洞c;

所述预制钢筋混凝土梁b一端设有凸起,且设有预制梁预留孔洞d;

所述预制钢筋混凝土梁b一端凸起通过插接在预制钢筋混凝土梁a一端的凹槽内将两者组合在一起;

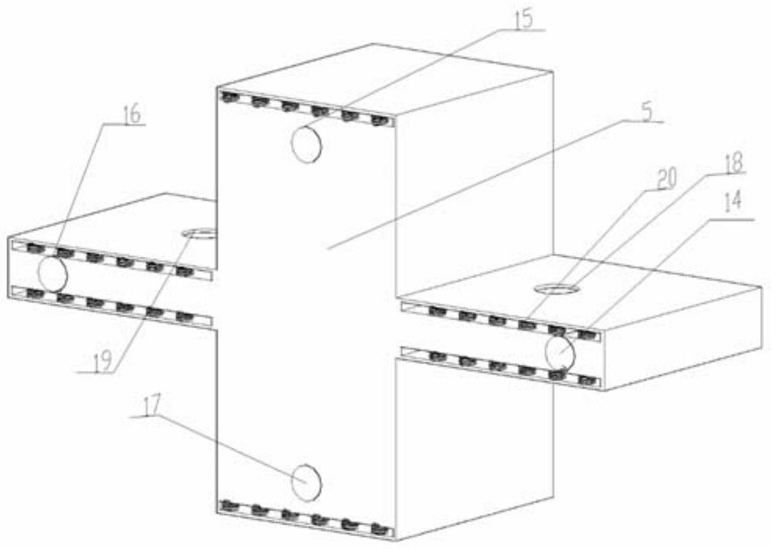

所述连接构件呈十字型,上下两侧均有减震弹簧,用于提高抗震性能,十字型四端留有与预制钢筋混凝土梁a和预制钢筋混凝土梁b上相对应的连接构件预留孔洞a、连接构件预留孔洞b、连接构件预留孔洞c、连接构件预留孔洞d;通过螺栓将连接构件与预制钢筋混凝土梁a和预制钢筋混凝土梁b连接在一起;

所述连接构件两端上下方向留有与预制钢筋混凝土预制上柱、预制钢筋混凝土预制下柱相对应的连接构件预留孔洞e、连接构件预留孔洞f,通过连接构件预留孔洞e、连接构件预留孔洞f将现场用钢筋将预制钢筋混凝土预制上柱、连接构件、预制钢筋混凝土预制下柱连接在一起;

所述预制钢筋混凝土预制下柱上设有预制柱预留孔洞a、预制柱预留孔洞b、预制柱预留孔洞c、预制柱预留孔洞d;

将带有连接构件的预制钢筋混凝土梁a和预制钢筋混凝土梁b卡在所述预制钢筋混凝土预制下柱的凹槽内,两端预制柱预留孔洞a、预制柱预留孔洞d和预制柱预留孔洞b、预制柱预留孔洞c上均通过钢筋穿过连接构件预留孔洞e和连接构件预留孔洞f将预制钢筋混凝土预制下柱与连接构件和预制钢筋混凝土预制上柱连接在一起。

2.根据权利要求1所述的一种装配式钢筋混凝土梁柱节连接结构,其特征在于,两个所述连接构件分别与预制钢筋混凝土预制下柱的预制柱预留孔洞a、预制柱预留孔洞d和预制柱预留孔洞b、预制柱预留孔洞c连接。

3.根据权利要求1所述的一种装配式钢筋混凝土梁柱节连接结构,其特征在于,所述预制钢筋混凝土预制上柱与预制钢筋混凝土预制下柱的预制柱预留孔洞a、预制柱预留孔洞d和预制柱预留孔洞b、预制柱预留孔洞c为自上而下贯通。
