专利号: 2019223753884
申请人: 苏州飘靶自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

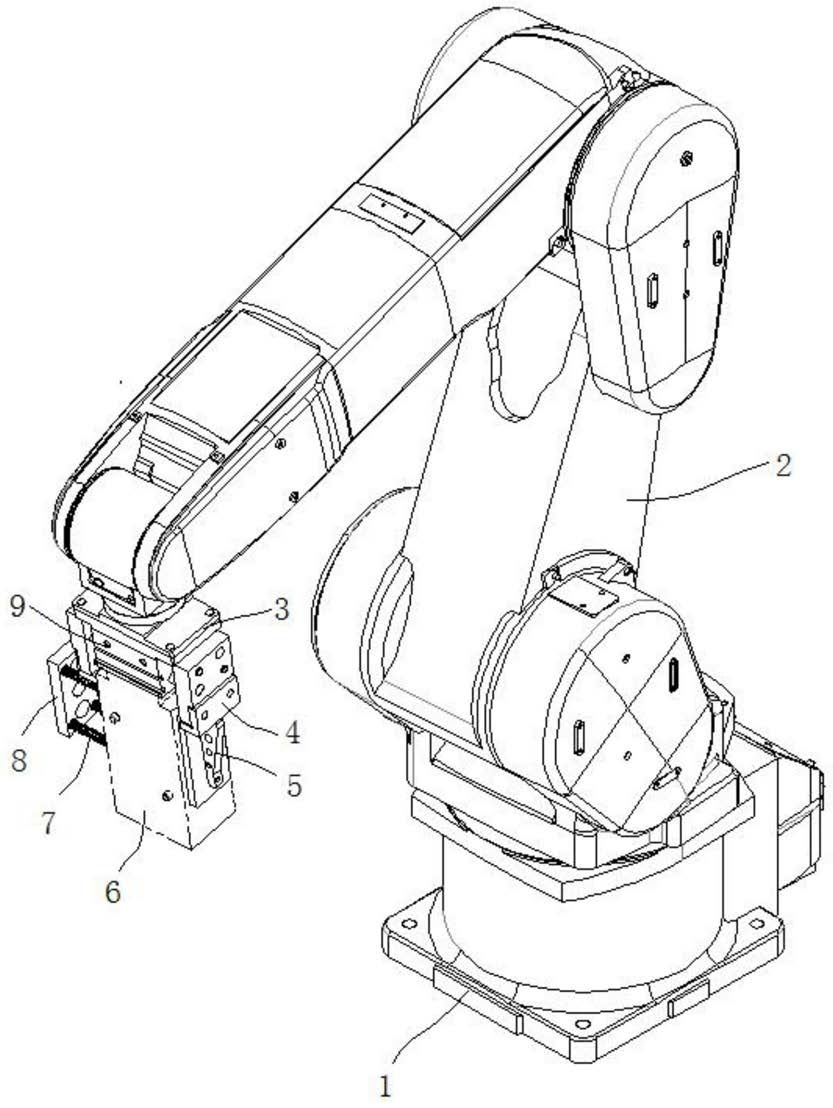

1.一种电池模组柔性堆叠机械手,包括一机械墩子(1),所述机械墩子(1)上固定安装有一多关节型机械手(2),所述多关节型机械手(2)的腕部安装有柔性堆叠机构,其特征在于:所述多关节型机械手(2)采用伺服控制六轴机械手,所述柔性堆叠机构通过一连接组件(3)与多关节型机械手(2)的腕部连接,柔性堆叠机构包括一气爪气缸(9);所述气爪气缸(9)的两端分别固定安装有一用于夹持电池模块(6)的卡爪(4);所述卡爪(4)的外侧面固定安装有一三角形支撑筋(5),其中一所述卡爪(4)的外侧面通过弹性组件(7)安装有一推板(8);所述弹性组件(7)包括设有凸台(703)的阶梯螺杆(702)及套设在阶梯螺杆(702)上的压簧(701)。2.根据权利要求1所述的一种电池模组柔性堆叠机械手,其特征在于,所述连接组件(3)包括一矩形结构的第一连接板(301),所述第一连接板(301)的中心处设置有一法兰板(303),所述第一连接板(301)通过法兰板(303)与多关节型机械手(2)腕部的法兰相连接。3.根据权利要求2所述的一种电池模组柔性堆叠机械手,其特征在于,所述连接组件(3)还包括一与第一连接板(301)固定连接的矩形结构的第二连接板(302),所述第二连接板(302)固定安装在气爪气缸(9)的一侧。4.根据权利要求1所述的一种电池模组柔性堆叠机械手,其特征在于,所述卡爪(4)包括一矩形结构的夹持板(401),所述夹持板(401)的一侧固定有一L型连接角板(402),所述卡爪(4)通过连接角板(402)固定安装在气爪气缸(9)的气爪上。5.根据权利要求1所述的一种电池模组柔性堆叠机械手,其特征在于,所述压簧(701)、阶梯螺杆(702)的一端均固定安装在卡爪(4)的夹持板(401)上,所述压簧(701)的另一端与推板(8)连接。6.根据权利要求5所述的一种电池模组柔性堆叠机械手,其特征在于,所述推板(8)为一矩形板,所述推板(8)的四个边角处均开设有一阶梯孔(801),每一所述阶梯孔(801)内均贯穿有一阶梯螺杆(702)。7.根据权利要求1所述的一种电池模组柔性堆叠机械手,其特征在于,所述支撑筋(5)的两直角边通过螺钉分别与卡爪(4)的夹持板(401)、连接角板(402)固定连接。
