专利号: 2019223798599
申请人: 徐垚
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

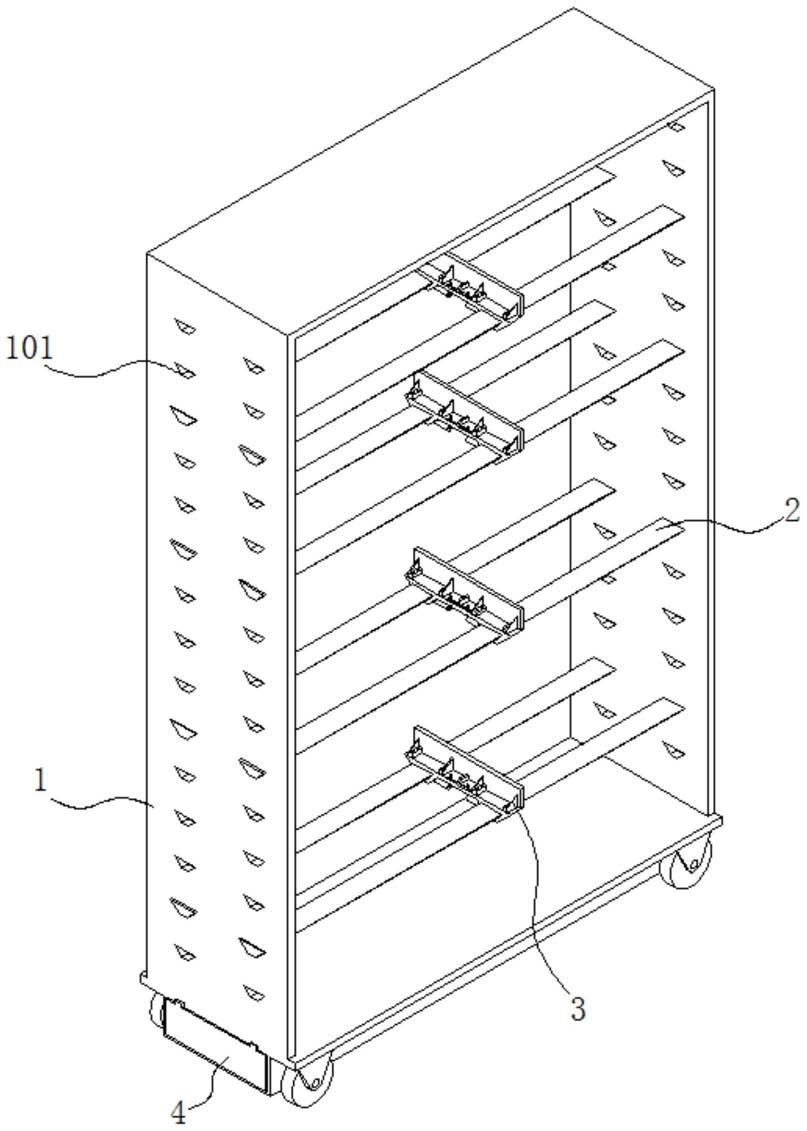

1.一种防止文件倾倒卷曲的可调节文件柜,包括框架(1),其特征在于:

所述框架(1)两相对侧面上贯穿有两相互平行的支撑杆(2),所述支撑杆(2)上且位于框架(1)内部一段的位置滑动连接有压紧机构(3),所述框架(1)底部安装有储物箱(4);

所述压紧机构(3)包括与支撑杆(2)滑动连接的滑框(301),所述滑框(301)顶部固定有连接板(302),所述连接板(302)顶部通过螺钉固定有压板(303),所述滑框(301)一侧面固定有弹簧套筒(304),所述弹簧套筒(304)上轴向贯穿有导杆(305),所述导杆(305)一端贯穿滑框(301)且与支撑杆(2)相接触,所述导杆(305)另一端固定有拉杆(306),所述拉杆(306)顶部贯穿连接板(302)。

2.根据权利要求1所述的一种防止文件倾倒卷曲的可调节文件柜,其特征在于,所述框架(1)两相对侧面上等距开设有与支撑杆(2)相配合的安装口(101),所述安装口(101)形状为倒置的等腰梯形,所述框架(1)底部安装有万向轮。

3.根据权利要求1所述的一种防止文件倾倒卷曲的可调节文件柜,其特征在于,所述支撑杆(2)横截面为倒置的等腰梯形,所述支撑杆(2)两侧面开设有与导杆(305)相配合的卡槽(201)。

4.根据权利要求1所述的一种防止文件倾倒卷曲的可调节文件柜,其特征在于,所述导杆(305)表面且位于弹簧套筒(304)内部的位置套设有压力弹簧(307),所述导杆(305)上固定有与弹簧套筒(304)内腔相配合的限位板(308)。

5.根据权利要求1所述的一种防止文件倾倒卷曲的可调节文件柜,其特征在于,所述连接板(302)上开设有与拉杆(306)相配合的滑槽(309)。

6.根据权利要求1所述的一种防止文件倾倒卷曲的可调节文件柜,其特征在于,所述支撑杆(2)一端固定有定位板(202),所述支撑杆(2)另一端通过螺栓固定连接有固定板(203)。
