专利号: 201922379906X
申请人: 戴惠茹
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

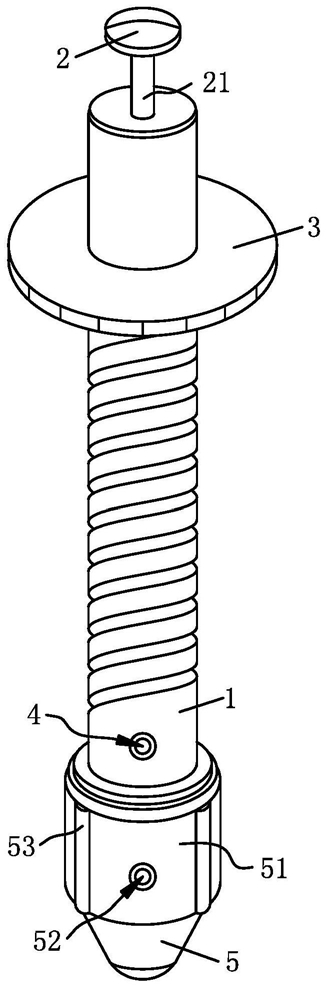

1.一种采矿用边坡固定锚杆,包括锚杆本体(1),其特征在于:所述锚杆本体(1)螺纹连接有支撑板(3),所述锚杆本体(1)的底端连接有辅助结构(5),所述锚杆本体(1)开设有进料口(6),所述锚杆本体(1)连接有调节结构(2),所述调节结构(2)包括固定杆(21)、固定板(22)、弹簧(23)、限位板(24)和支撑杆(25),所述锚杆本体(1)滑动连接有截面呈T形结构的所述固定杆(21),所述固定杆(21)的底端固定有底端的截面呈波浪形结构的所述固定板(22),所述固定板(22)与所述锚杆本体(1)之间滑动连接,所述固定板(22)和所述锚杆本体(1)之间固定有所述弹簧(23),所述固定板(22)的底端固定有截面呈梯形结构的所述限位板(24),所述限位板(24)与所述锚杆本体(1)的内侧壁抵触,所述限位板(24)位于所述进料口(6)的顶端,所述锚杆本体(1)滑动连接有截面呈L形结构的所述支撑杆(25),所述锚杆本体(1)开设有出料孔(4),所述出料孔(4)连通于所述锚杆本体(1)的内部。

2.根据权利要求1所述的一种采矿用边坡固定锚杆,其特征在于:所述辅助结构(5)包括固定头(51)和固定孔(52),所述锚杆本体(1)的底端转动连接有所述固定头(51),所述固定头(51)连通于所述锚杆本体(1)的内部,所述固定头(51)对称开设有所述固定孔(52),两个所述固定孔(52)均连通于所述锚杆本体(1)的内部。

3.根据权利要求2所述的一种采矿用边坡固定锚杆,其特征在于:所述辅助结构(5)还包括固定柱(53),所述固定头(51)的外侧壁固定有四个所述固定柱(53),四个所述固定柱(53)关于所述固定头(51)对称分布。

4.根据权利要求3所述的一种采矿用边坡固定锚杆,其特征在于:所述辅助结构(5)还包括限位块(54),所述支撑板(3)的底端固定有多个所述限位块(54),所述限位块(54)的截面呈三角形结构,多个所述限位块(54)关于所述支撑板(3)对称分布。

5.根据权利要求1所述的一种采矿用边坡固定锚杆,其特征在于:所述限位板(24)的最大长度大于所述进料口(6)的内径,所述支撑杆(25)的长度大于所述进料口(6)的长度,所述限位板(24)与所述锚杆本体(1)的内侧壁之间滑动连接。

6.根据权利要求1所述的一种采矿用边坡固定锚杆,其特征在于:所述锚杆本体(1)的外侧壁固定有固定套(7),所述固定套(7)连通于所述进料口(6)的内部,所述固定套(7)位于所述支撑杆(25)的底端。
