专利号: 2019223834330
申请人: 吴禹情
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-12-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

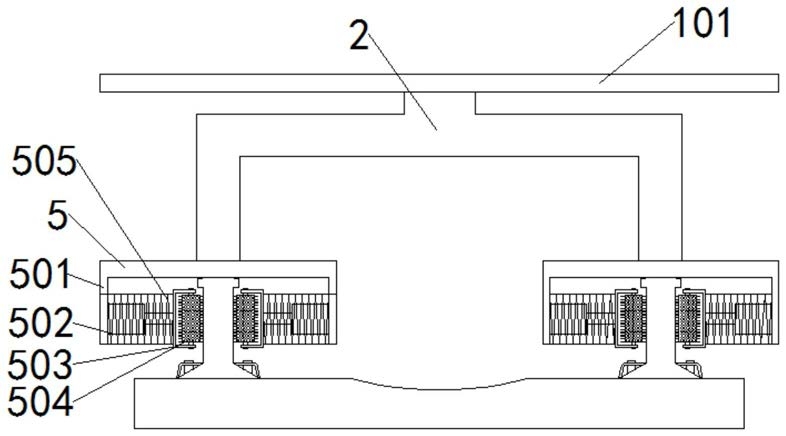

1.一种铁轨冰雪清扫车,包括:铲雪斗(1)、固定板一(101)、铲雪槽(102)、固定块一(2)、固定块二(3)、固定块三(4)、破冰结构(5)、固定板二(501)、伸缩杆(502)、固定架(503)、破冰辊(504)、弹簧(505)、运动结构(6)、固定板三(601)、传动轴(602)、传动轮一(603)、滚轮(604)、除冰结构(7)、传动齿轮一(701)、传动齿轮二(702)、除冰轮(703)、除冰刷(704)、电机一(8)和电机二(9),其特征在于:所述铲雪斗(1)顶端固定连接设有固定板一(101),所述铲雪斗(1)左端固定连接设有铲雪槽(102),所述固定板一(101)下表面右端固定连接设有固定块一(2),所述固定板一(101)下表面中间固定连接设有固定块二(3),所述固定板一(101)下表面左端固定连接设有固定块三(4),所述固定块一(2)两侧底端均固定连接设有破冰结构(5),所述破冰结构(5)顶端固定连接设有固定板二(501),所述固定板二(501)两侧内部均固定连接设有伸缩杆(502),两个所述伸缩杆(502)一端均固定连接设有固定架(503),两个所述固定架(503)中间均活动连接设有破冰辊(504),两个所述伸缩杆(502)外壁均设有弹簧(505),且弹簧(505)一端与固定板二(501)固定连接,且弹簧(505)另一端与固定架(503)一端固定连接;

所述固定块二(3)底端中间固定连接设有电机一(8),所述固定块二(3)两端底端均固定连接设有运动结构(6),两个所述运动结构(6)中间均固定连接设有固定板三(601),且固定板三(601)与固定块二(3)固定连接,两个所述固定板三(601)中间均活动连接设有传动轴(602),两个所述传动轴(602)顶端均固定连接设有传动轮一(603),两个所述传动轴(602)底端均固定连接设有滚轮(604);

所述固定块三(4)顶端两端均固定连接设有除冰结构(7),两个除冰结构(7)中间均活动连接设有传动齿轮一(701),且传动齿轮一(701)与固定块三(4)活动连接,两个传动齿轮一(701)顶端固定连接设有电机二(9),所述传动齿轮一(701)两端均活动连接设有传动齿轮二(702),且传动齿轮二(702)与固定块三(4)底端活动连接,所述传动齿轮二(702)底端固定连接设有除冰轮(703),所述传动齿轮一(701)底端固定连接设有除冰刷(704)。

2.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述破冰辊(504)外壁设有若干尖刺,且相邻列尖刺长度不同。

3.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述铲雪槽(102)右端呈倾斜设置。

4.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述破冰结构(5)、运动结构(6)和除冰结构(7)均处于同一直线上。

5.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述电机一(8)底端通过皮带与传动轮一(603)连接。

6.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述滚轮(604)为橡胶制成,且滚轮(604)外壁设有防滑纹。

7.根据权利要求1所述的铁轨冰雪清扫车,其特征在于:所述除冰轮(703)外壁设有钢丝,且钢丝均匀缠绕在除冰轮(703)表面。
