专利号: 2019223849849
申请人: 宿迁峰驰安防有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

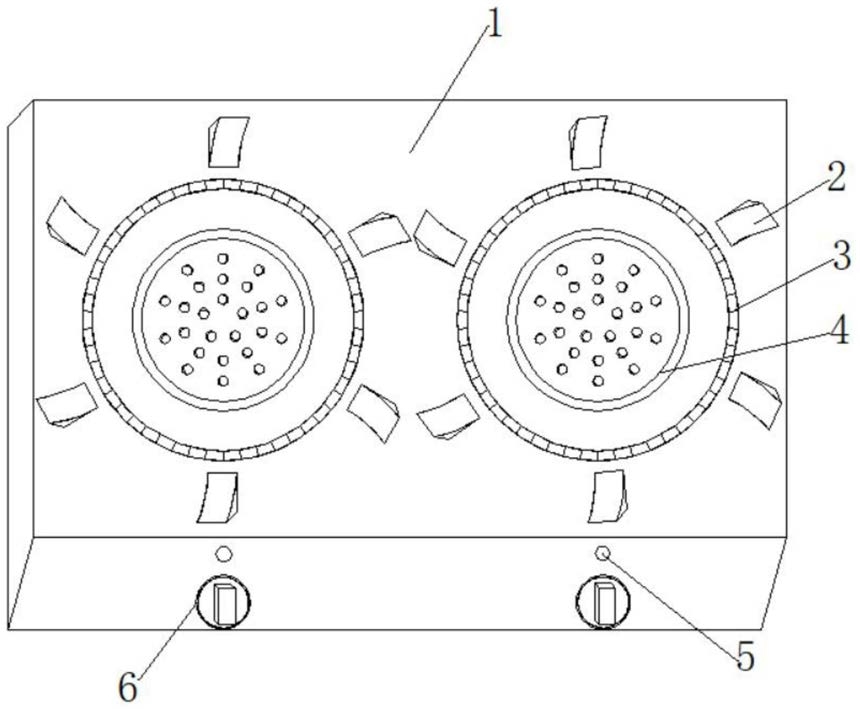

1.一种环保节能燃气炉灶,包括燃气灶本体(1),其特征在于:所述燃气灶本体(1)顶端设有控氧环(3),所述控氧环(3)为圆环钢架,所述控氧环(3)四周环有6个固定齿(2),所述控氧环(3)内侧设有燃烧器(4),所述燃气灶本体(1)一侧设有电子点火装置(5),所述电子点火装置(5)底部设有燃气控制阀(6),所述燃气灶本体(1)底部设有固定脚(9),所述燃烧器(4)底部设有燃气通道(10),所述燃气通道(10)一端设有燃气均散层(11),所述燃气通道(10),一侧与燃气控制阀(6)接通固定,所述燃烧器(4)一侧设有供氧口(15),所述供氧口(15)一端连接有供氧通道(13),所述供氧口(15)与燃烧器(4)之间设有格挡板(17),且所述格挡板(17)与燃烧器(4)的一侧紧密焊接固定,所述燃烧器(4)另一侧设有电子点火装置(5),所述电子点火装置(5)一端设有电子点火单元(7),所述电子点火单元(7)另一端设有出火口(8),所述燃气均散层(11)内部设有螺旋状燃气通道(1101),所述螺旋状燃气通道(1101)顶端设有出气孔(1102),所述燃气均散层(11)顶端设有燃气过渡管道(14),所述燃气过度管道(14)外侧设有燃气过渡管道保护壳(12),所述燃气过渡管道(14)与出气孔(1102)紧密焊接,所述燃气过渡管道(14)顶端设有燃烧发生层(16),所述燃烧发生层(16)底端设有燃烧发生层底座(18),所述燃气过渡管道(14)插入燃烧发生层底座(18)中,且所述燃气过渡管道(14)与燃烧发生层(16)紧密焊接。

2.根据权利要求1所述的一种环保节能燃气炉灶,其特征在于:所述固定脚(9)为6个,所述固定脚(9)的形状为梯形,且所述固定脚(9)均匀的分布在燃气灶本体(1)的底部,并与燃气灶本体(1)的底部紧密固定。

3.根据权利要求1所述的一种环保节能燃气炉灶,其特征在于:所述格挡板(17)的高度不低于5cm。

4.根据权利要求1所述的一种环保节能燃气炉灶,其特征在于:所述螺旋状燃气通道(1101)位于中心的一端为密封状态,且所述螺旋状燃气通道(1101)与燃气均散层(11)紧密焊接固定。

5.根据权利要求1所述的一种环保节能燃气炉灶,其特征在于:所述控氧环(3)的静高大于4cm,且所述控氧环(3)为活动装置。
