专利号: 2019223911483
申请人: 陈虹萍
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

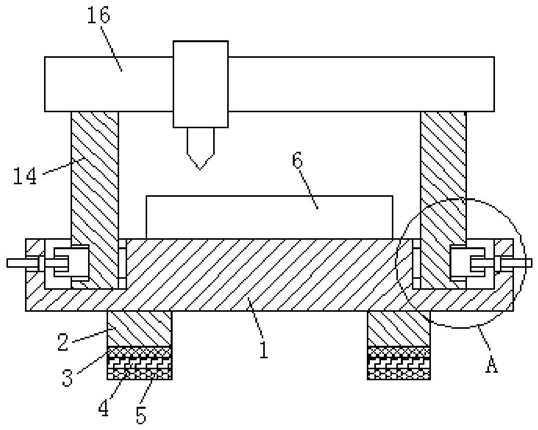

1.一种底座可拆卸的五轴泡沫雕刻机,包括底座(1),其特征在于:所述底座(1)的表面对称固定安装有支撑板(2),所述支撑板(2)的表面固定安装有耐压层(3),所述耐压层(3)的表面固定安装有缓冲层(4),所述缓冲层(4)的表面固定安装有摩擦层(5),所述底座(1)的表面固定安装有雕刻平台(6),所述底座(1)的表面对称设有安装槽(7),所述安装槽(7)的内壁设有圆孔(8),所述圆孔(8)的内部固定安装有轴承(9),所述轴承(9)的内部固定安装有螺纹杆(10),所述安装槽(7)的内壁滑动安装有T形块(11),所述安装槽(7)的内壁固定安装有摩擦垫(13),所述摩擦垫(13)的表面滑动安装有连接板(14),所述连接板(14)的末端固定安装有雕刻机体(16)。

2.根据权利要求1所述的一种底座可拆卸的五轴泡沫雕刻机,其特征在于:所述耐压层(3)为环氧树脂材质,且耐压层(3)的厚度为2cm。

3.根据权利要求1所述的一种底座可拆卸的五轴泡沫雕刻机,其特征在于:所述缓冲层(4)为橡胶材质,且缓冲层(4)的厚度为2cm。

4.根据权利要求1所述的一种底座可拆卸的五轴泡沫雕刻机,其特征在于:所述摩擦层(5)为石棉材质,且摩擦层(5)的厚度为2cm。

5.根据权利要求1所述的一种底座可拆卸的五轴泡沫雕刻机,其特征在于:所述T形块(11)的表面设有螺纹槽(12),所述螺纹槽(12)与螺纹杆(10)之间螺纹连接。

6.根据权利要求1所述的一种底座可拆卸的五轴泡沫雕刻机,其特征在于:所述连接板(14)的表面设有卡槽(15),所述卡槽(15)与T形块(11)之间滑动连接。
