专利号: 2019223940062
申请人: 宿迁弘益工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

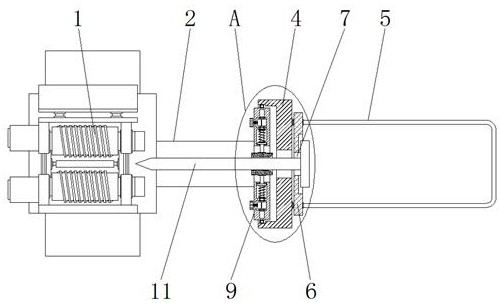

1.一种用于螺纹钉加工的滚丝机,包括滚丝机本体(1),其特征在于:所述滚丝机本体(1)的右侧固定连接有载板(2),且载板(2)的内侧滑动连接有连接块(3),所述连接块(3)的前端固定连接有固定板(4),且固定板(4)的右侧焊接有固定杆(5),所述固定杆(5)的左端滑动连接有下料板(6),且下料板(6)后侧的中部开设有下料槽(7),并且下料板(6)前侧的中部固定连接有把手(8),所述固定板(4)的左侧转动连接有活动板(9),且活动板(9)与固定板(4)的连接处固定连接有轴承(10),所述下料板(6)、固定板(4)和活动板(9)均与螺纹钉本体(11)采用贯穿的方式相连接,所述活动板(9)的内侧滑动连接有活动杆(12),且活动杆(12)靠近螺纹钉本体(11)的一端固定连接有第一活动块(13),所述活动杆(12)的外侧套设有弹簧(14),所述活动板(9)的内侧固定连接有固定块(15),且活动板(9)的内侧滑动连接有第二活动块(16),所述第二活动块(16)远离固定块(15)一侧的中部转动连接有转把(17),且转把(17)与活动板(9)的左侧壁螺纹连接。

2.根据权利要求1所述的一种用于螺纹钉加工的滚丝机,其特征在于:所述螺纹钉本体(11)通过活动板(9)在固定板(4)上构成转动结构,且螺纹钉本体(11)在固定板(4)上构成拆卸结构。

3.根据权利要求1所述的一种用于螺纹钉加工的滚丝机,其特征在于:所述螺纹钉本体(11)通过下料板(6)在固定杆(5)上构成滑动结构,且固定杆(5)的纵截面形状呈倒“U”字形。

4.根据权利要求1所述的一种用于螺纹钉加工的滚丝机,其特征在于:所述第一活动块(13)通过活动杆(12)在活动板(9)的内侧构成滑动结构,且活动杆(12)的纵截面呈“十”字形结构。

5.根据权利要求1所述的一种用于螺纹钉加工的滚丝机,其特征在于:所述第一活动块(13)的纵截面呈弧形结构,且第一活动块(13)关于螺纹钉本体(11)的水平中轴线对称设置。

6.根据权利要求1所述的一种用于螺纹钉加工的滚丝机,其特征在于:所述第二活动块(16)和固定块(15)均与活动杆(12)采用卡合的方式相连接,且第二活动块(16)的水平中轴线与固定块(15)的水平中轴线相重合。
