专利号: 2019223992654
申请人: 石家庄市宝源服装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

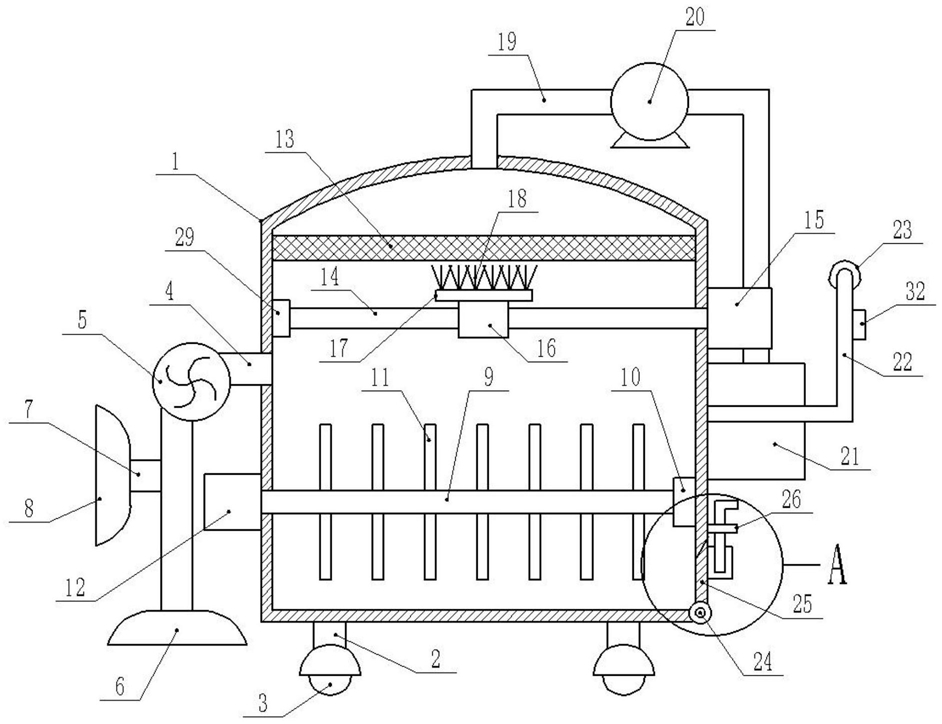

1.一种裘皮缝制车间的毛絮收集清理装置,包括主体(1)、风机(5)、转轴(9)、过滤网(13)、螺纹套(16)、吸尘箱(21)、插件(28)和滑块(31),其特征在于,所述主体(1)的左侧安装有第一连接管(4),第一连接管(4)上安装有风机(5),第一连接管(4)的下方安装有第一吸絮罩(6),第一连接管(4)的左侧中间安装有第二连接管(7),第二连接管(7)的左侧安装有第二吸絮罩(8),主体(1)内部的上方安装有过滤网(13),主体(1)的上方中间安装有吸尘管(19),吸尘管(19)上安装有吸尘器(20),吸尘管(19)的右侧下方安装有吸尘箱(21),吸尘箱(21)安装在主体(1)的右侧;所述过滤网(13)的下方安装有丝杆(14),丝杆(14)的左侧安装有第一电机(15),丝杆(14)上安装有螺纹套(16),螺纹套(16)上安装有承载板(17),承载板(17)上均布设置有多个清理刷(18);所述主体(1)的左侧下方安装有第二电机(12),第二电机(12)的右侧安装有转轴(9),转轴(9)上均布安装有多根打捆杆(11),主体(1)的右侧下方安装有销轴(24),销轴(24)上安装有出料门(25),出料门(25)上安装有插槽(27),出料门(25)上方的主体(1)外侧安装有连接件(26),连接件(26)上设置有插孔,插孔内安装有插件(28),插件(28)的下方安装在插槽(27)上,主体(1)的右侧中间安装有L型推杆(22),L型推杆(22)的上方安装有橡胶套(23),L型推杆(22)的右侧安装有控制器(32)。

2.根据权利要求1所述的一种裘皮缝制车间的毛絮收集清理装置,其特征在于,所述主体(1)的下方均布安装有四根支撑杆(2),支撑杆(2)的下方安装有万向轮(3)。

3.根据权利要求1所述的一种裘皮缝制车间的毛絮收集清理装置,其特征在于,所述主体(1)的前后两侧内壁上设置有滑槽(30),承载板(17)的前后两侧安装有滑块(31),滑块(31)安装在滑槽(30)上。

4.根据权利要求1所述的一种裘皮缝制车间的毛絮收集清理装置,其特征在于,所述丝杆(14)的左侧与主体(1)的内壁之间安装有第一轴承座(29),转轴(9)的右侧与主体(1)的内壁之间安装有第二轴承座(10)。

5.根据权利要求1所述的一种裘皮缝制车间的毛絮收集清理装置,其特征在于,所述控制器(32)与第一电机(15)、第二电机(12)、风机(5)、吸尘器(20)之间均通过电缆线电连接。
