专利号: 2019224091570
申请人: 河南新瑞仓储科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种粮仓干燥装置,包括用于储存粮食的仓房(1)和多个通风机(2),其特征在于,仓房(1)两侧相对应的一端分别设置有多个上下均匀分布的第一进风口(102)和第二进风口(103),所述第一进风口(102)与第二进风口(103)上下交错设置,第一进风口(102)与第二进风口(103)均连接通风机(2);

仓房(1)的一侧连通有通风机(2)、另一侧设置有仓门,所述通风机(2)上连接有加热装置(201),通风机(2)软连接有地笼(3),所述地笼(3)位于仓房(1)内,地笼(3)中部高、外围低;

仓房(1)的顶部设置有入料口(104)、排气口(105),仓房(1)在对应排气口(105)处设置有吸尘装置,仓房(1)的顶部还通过旋转驱动机构(5)转动设置有搅拌装置(4),所述搅拌装置(4)包括设置在旋转驱动机构(5)上的第一驱动电机(401)、与第一驱动电机(401)传动连接的主搅拌轴(402),所述主搅拌轴(402)上开设有排气通道(403)并连通至通风机(2)。

2.根据权利要求1所述的一种粮仓干燥装置,其特征在于,所述第一进风口(102)的高度高于第二进风口(103)的高度。

3.根据权利要求2所述的一种粮仓干燥装置,其特征在于,所述入料口(104)设置在仓房(1)的第一进风口(102)的对侧。

4.根据权利要求1所述的一种粮仓干燥装置,其特征在于,所述地笼(3)上连通有若干个排风管(301),若干个所述排风管(301)的高度由中心向外围的方向逐渐降低,排风管(301)的筒壁上设置有若干个排气孔(302)。

5.根据权利要求4所述的一种粮仓干燥装置,其特征在于,所述排气孔(302)为倾斜向上设置在排风管(301)上。

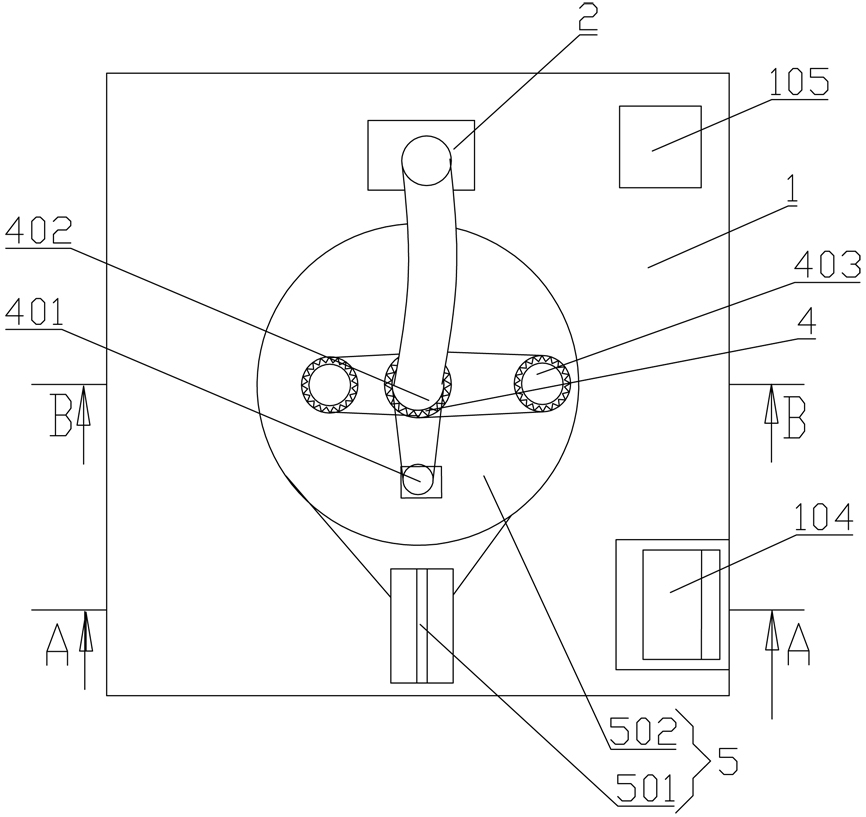

6.根据权利要求1所述的一种粮仓干燥装置,其特征在于,所述旋转驱动机构(5)包括固定设置在仓房(1)顶部的第二驱动电机(501)和与第二驱动电机(501)传动连接的支撑盘(502),所述支撑盘(502)转动设置在仓房(1)的顶部,支撑盘(502)上设置所述搅拌装置(4),仓房(1)的顶部在对应所述支撑盘(502)的位置处开设有通孔,所述主搅拌轴(402)穿过支撑盘(502)及仓房(1)的顶部位于仓房(1)内。

7.根据权利要求6所述的一种粮仓干燥装置,其特征在于,所述主搅拌轴(402)位于支撑盘(502)中心位置处,所述搅拌装置(4)还包括多个次搅拌轴(404),所述次搅拌轴(404)转动设置在支撑盘(502)上,并与第一驱动电机(401)传动连接。

8.根据权利要求1所述的一种粮仓干燥装置,其特征在于,所述第一进风口(102)和第二进风口(103)处设置有过滤网。
